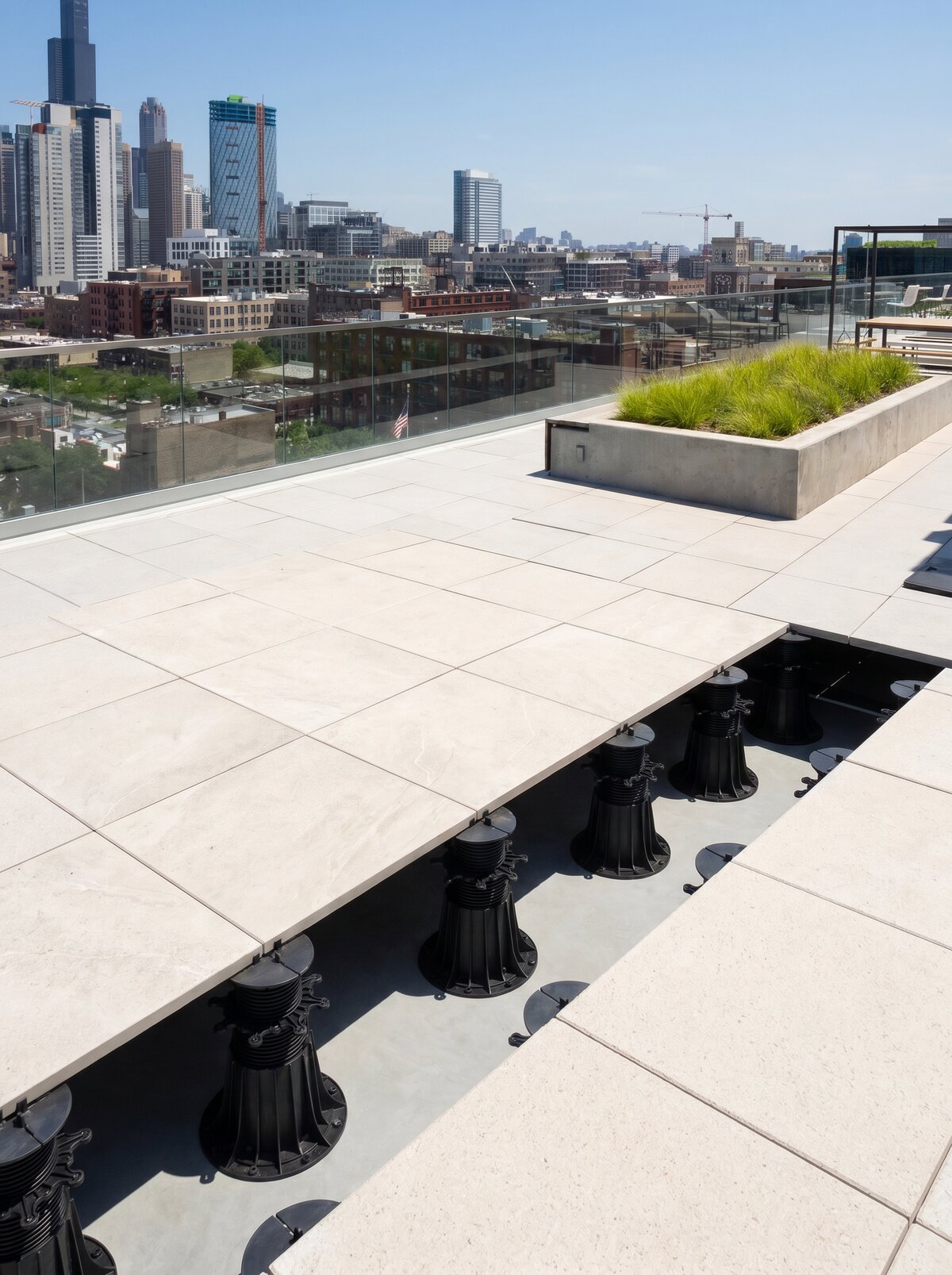

Au lieu de cela, des dalles de terrasse en porcelaine cérame épaisses de 20 mm (3/4 de pouce) sont placées sur des plots de terrasse en polypropylène renforcés et réglables en hauteur. Cette construction crée une surface surélevée avec des joints ouverts, permettant l'évacuation de l'eau de pluie en dessous, tout en laissant un espace caché pour les tuyaux, les câbles électriques et les lignes d'irrigation.
Que vous soyez un bricoleur cherchant à améliorer une dalle en béton ou un entrepreneur réalisant un projet commercial sur un toit, ce guide couvre tout ce que vous devez savoir pour installer étape par étape des dalles de terrasse en porcelaine cérame sur des plots réglables.

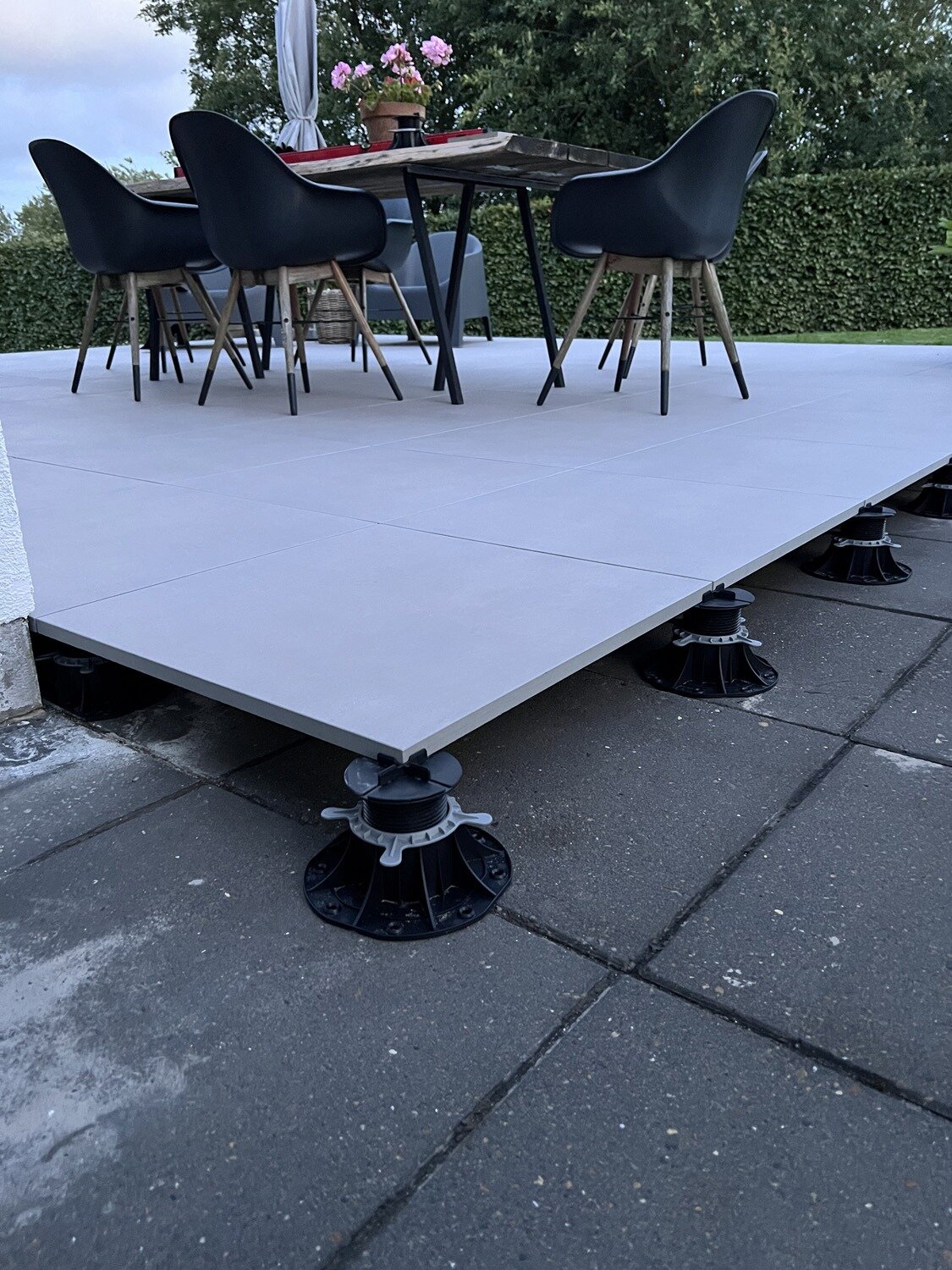

Pourquoi choisir des dalles en porcelaine sur plots réglables ?
La pose traditionnelle de revêtements extérieurs nécessite un travail intensif : creuser le sol, couler du béton, étaler du sable et jointoyer les joints. Les systèmes de plots surélevés simplifient l'installation tout en offrant des avantages d'utilisation significatifs :
- Correction parfaite de la pente et de la hauteur : Les compensateurs de pente intégrés permettent de créer une surface de marche parfaitement plane sur un sol irrégulier, des terrasses en béton inclinées ou des toits en pente (jusqu'à 5 % d'inclinaison).
- Drainage sans problème : Les joints ouverts entre les dalles permettent à l'eau de s'écouler directement dans l'espace vide en dessous. Cela élimine l'eau stagnante, la formation de flaques et l'accumulation de glace sans avoir besoin de grilles de drainage en surface.
- Accès aux installations souterraines : Comme les dalles ne sont pas fixées au mortier, chaque dalle peut être soulevée à tout moment à l'aide d'une ventouse à dalles. Cela permet un accès facile aux membranes d'étanchéité, aux câbles électriques ou aux installations hydrauliques.
- Construction légère : Comparées aux dalles de béton épaisses posées sur du sable et de la pierre, les dalles en porcelaine sont légères (environ 9–10 livres par pied carré). Elles sont donc idéales pour les terrasses sur toits et les balcons soumis à de strictes limitations de charge structurelle.
- Isolation thermique et circulation d'air : Le vide d'air ouvert sous les dalles crée une barrière thermique qui réduit le transfert de chaleur vers la dalle structurelle, tout en permettant à l'air de circuler pour sécher l'humidité résiduelle.
Outils et matériaux nécessaires
Avant de commencer le projet, rassemblez tous les outils et matériaux nécessaires. Disposer de l'équipement approprié garantit des coupes précises et des surfaces régulières tout au long des travaux.
- Dalles de terrasse en porcelaine 20mm : Dalles de terrasse structurelles standard pour usage extérieur (généralement 60x60 cm ou 30x120 cm)
- Plots réglables : Plots en plastique à hauteur réglable avec crochets d'espacement
- Régulateurs d'inclinaison : Accessoires pour plots servant à neutraliser les pentes du support
- Calés en caoutchouc acoustiques antidérapants : Rondelles en caoutchouc de 1mm–3mm utilisées pour stabiliser les légères différences d'épaisseur des dalles
- Scie à eau pour dalles avec disque diamanté : Scie spécialisée adaptée à la coupe de dalles en porcelaine dense de 20mm d'épaisseur
- Niveau laser ou niveau long : Indispensable pour établir les hauteurs de base sur tout le périmètre
- Cordeau de traçage et cordeau tendu : Pour maintenir un alignement droit de la grille pendant toute l'installation
- Ventouse de levage pour dalles à double ventouse : Pour déplacer et poser en toute sécurité les dalles en porcelaine lourdes
- Clips périmétriques pour plots (en option) : Clips en acier inoxydable utilisés pour une finition esthétique des bords ouverts
- Mètre ruban et cutter universel : Pour mesurer les portées et découper les bases de plots ou les crochets d'espacement
Préparation du support et exigences concernant la fondation
Les systèmes de plots réglables reposent sur un support stable et solide. Bien qu'un lit de sable ou de gravier ne soit pas nécessaire, la surface en dessous doit être structurellement porteuse et capable de supporter la charge permanente des dalles ainsi que la charge d'exploitation liée à la circulation piétonne.
Supports appropriés
- Dalles en béton existantes : Fondation idéale. Assurez-vous que la dalle est structurellement stable, exempte de fissures importantes et correctement inclinée par rapport aux bâtiments pour évacuer l'eau.

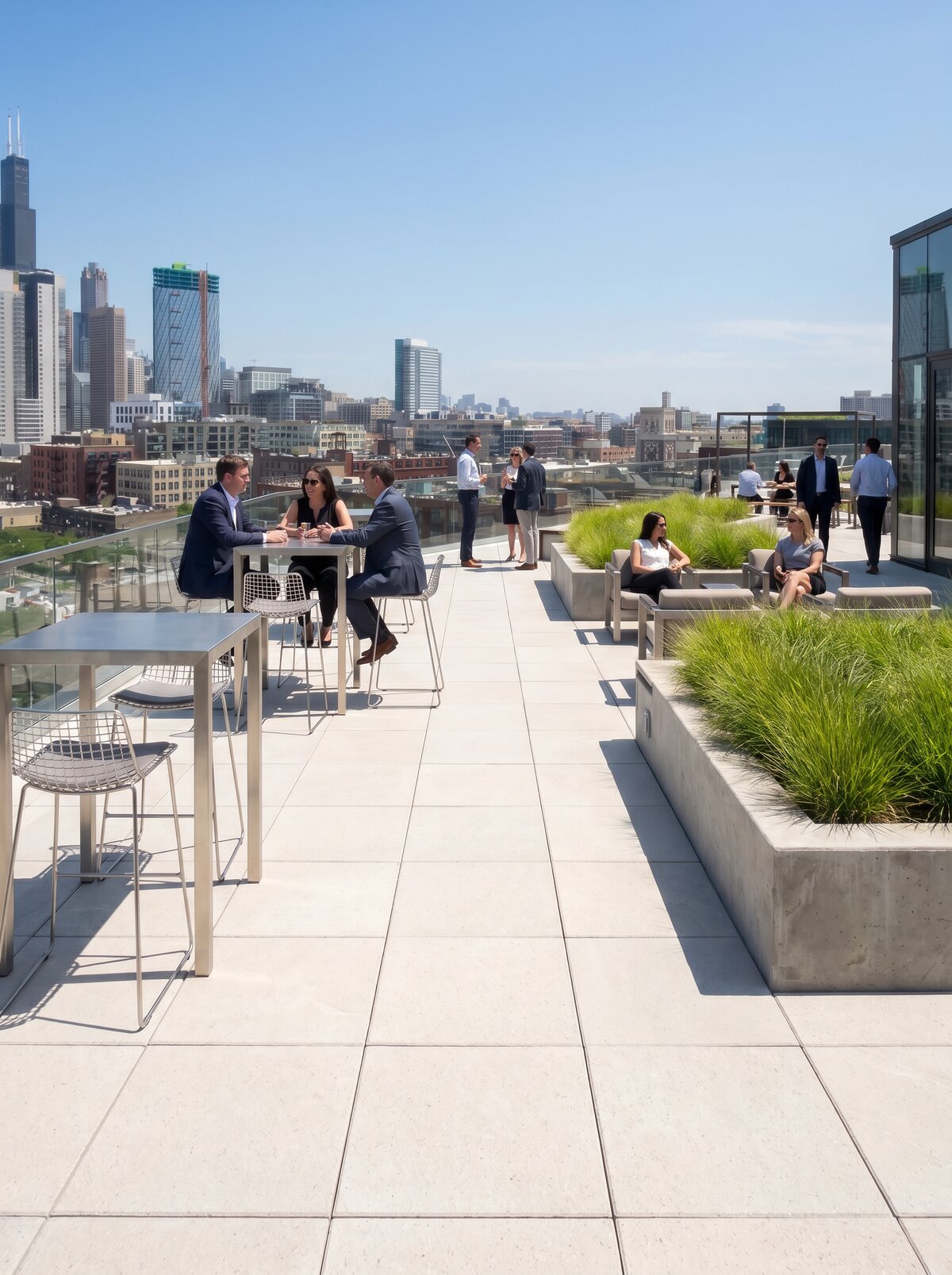

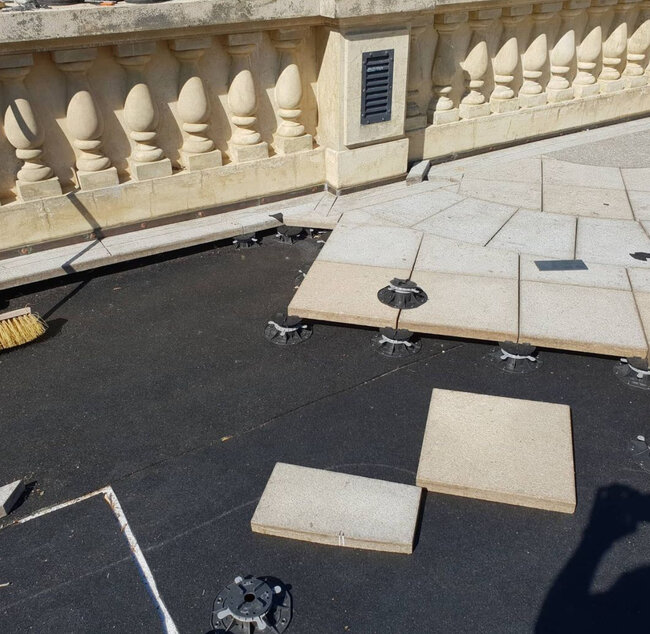

- Membranes de toiture et balcons : Les plots peuvent être posés directement sur les membranes imperméables (EPDM, TPO ou bitume modifié). Installez toujours des cales en caoutchouc de protection sous les bases des plots pour éviter de percer la membrane.
- Sol granulaire compacté : Pour une installation au niveau du sol sur terre, creusez 10–15 cm, posez un géotextile et compactez du gravier concassé de fraction 3/4 pouce à 98 % de densité. Placez des dalles de trottoir en béton directement sous chaque plot pour éviter tout affaissement.
AVERTISSEMENT : N'installez jamais de plots réglables directement sur un sol meuble, du sable ou une terre non compactée. Avec le temps, le poids de la circulation piétonne enfonce les plots dans le sol, provoquant un affaissement important et des surfaces inégales.
Étape 1 : Calculez la disposition, la hauteur et la pente
Une planification appropriée permet d'éviter les coupes inesthétiques des dalles et garantit que les plots correspondront à la hauteur requise de la surface finie.
- Déterminez le niveau du sol fini (FFE) : Mesurez vers le bas à partir des seuils de porte, des lignes de bardage ou des garde-corps pour déterminer où doit se situer la surface supérieure de la dalle en porcelaine. N'oubliez pas de laisser un dégagement de 1/2 pouce sous les seuils de porte extérieurs pour empêcher l'infiltration d'eau.
- Déterminez la hauteur requise des plots : Soustrayez l'épaisseur de la dalle en porcelaine (généralement 20 mm ou 3/4 de pouce) du FFE pour trouver la hauteur requise de la tête du plot. Choisissez des plots offrant une plage de réglage couvrant les points les plus bas et les plus hauts.
- Mesurez la pente du support : Utilisez un niveau à bulle avec fonction de mesure de pente ou un inclinomètre numérique pour calculer la dénivellation. Si le support présente une pente supérieure à 1 %, installez des disques de compensation de pente à la base du plot ou utilisez des têtes de plot autonivelantes pour garantir une surface supérieure parfaitement plane.
- Planifiez la grille de dalles : Mesurez la largeur et la longueur totales de l'espace. Centrez le motif de la grille de sorte que les coupes de bord contre les murs opposés aient une largeur égale et qu'aucune dalle périphérique ne soit coupée plus étroite que la moitié de sa taille d'origine.
Voir aussi: Kit clips de fermeture SPIRAL, STANDARD, MAX – gris

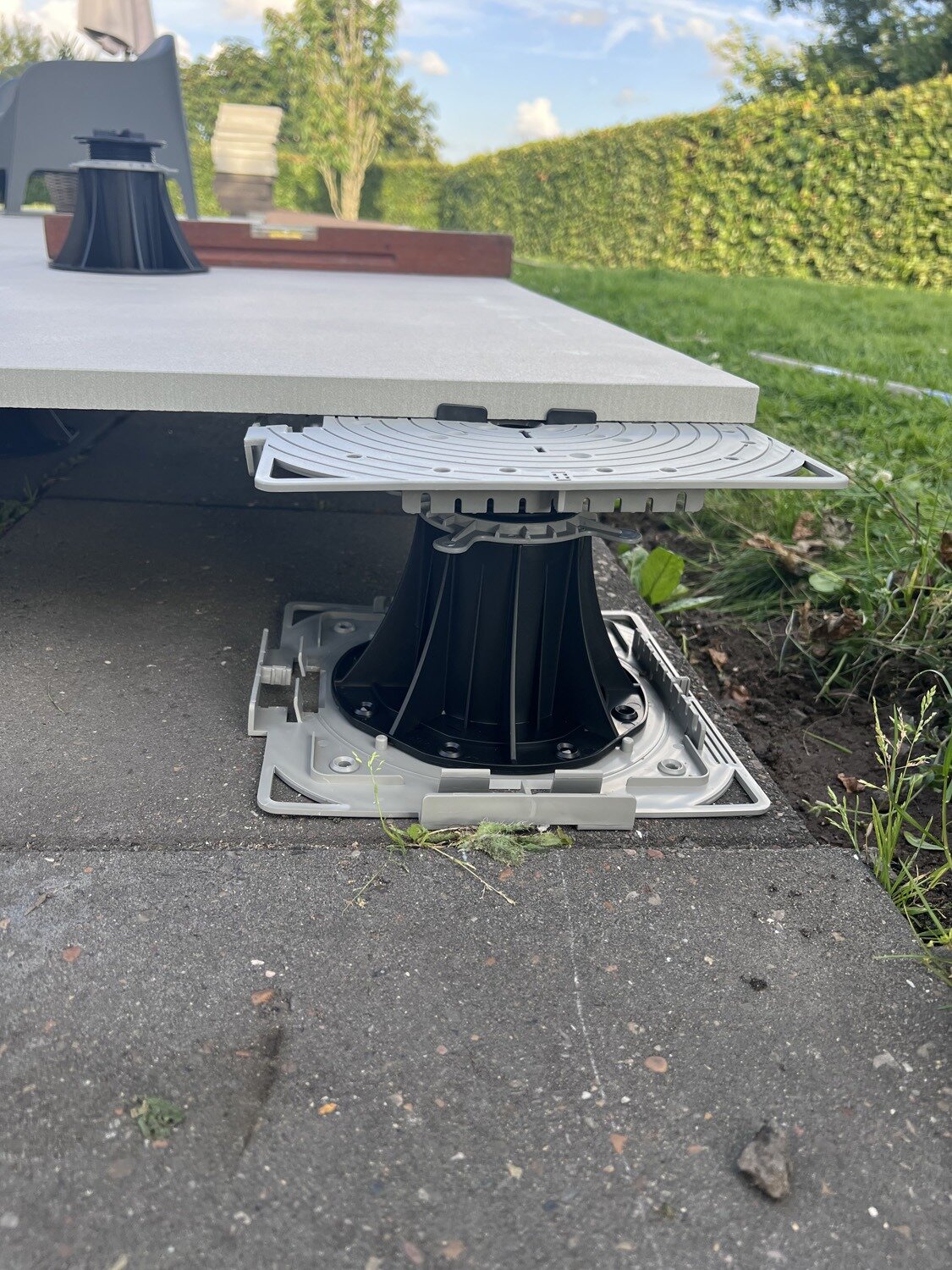

Étape 2 : Préparation des plots et du support périphérique
Les têtes des plots sont équipées de languettes d'espacement intégrées (généralement 2 mm, 3 mm ou 4 mm), qui créent des joints uniformes entre les dalles. Pour placer les plots au plus près des murs périphériques ou des angles, il est nécessaire de modifier les têtes et les bases des plots.
Modification des plots pour les bords et les angles
- Plots d'angle : Cassez trois des quatre ergots d'espacement sur la tête du plot à l'aide d'une pince. Coupez la base ronde le long de la ligne de coupe prémarquée sur le dessous, afin que le plot s'adapte parfaitement à deux murs qui se rejoignent.
- Plots périphériques/de bord : Cassez deux ergots d'espacement adjacents pour laisser une surface plane pour le bord de la dalle, tout en conservant deux ergots pour séparer les dalles adjacentes. Coupez un côté de la base ronde à plat pour l'aligner avec le mur.
- Plots centraux : Laissez les quatre ergots d'espacement intacts.
CONSEIL D'EXPERT : Ne jetez pas les ergots d'espacement cassés. Gardez-les dans votre boîte à outils ; ils peuvent être utilisés comme cales verticales ou entretoises manuelles près des passages irréguliers à travers les murs.
Étape 3 : Déterminez la ligne de base et placez les plots d'angle
Commencer par une ligne de base carrée et horizontale garantit que toute la terrasse sera alignée sans se décaler hors de la grille.
- Tracez une ligne de craie parallèle au mur principal ou à la fondation de la maison, avec un décalage correspondant à la largeur exacte d'une dalle plus un jeu périphérique de 3/16 de pouce.
- Placez le premier plot d'angle au point le plus haut de la zone de montage. Ajustez sa hauteur à l'aide du filetage de la vis jusqu'à ce que le dessus de la tête du plot se trouve exactement à une épaisseur de dalle en dessous de la hauteur cible de la surface finie.
- Placez le deuxième plot le long de la ligne de base périphérique à l'autre extrémité de la rangée.
- Tendez une corde tendue entre les deux plots pour maintenir une ligne droite et une hauteur uniforme pour tous les plots intermédiaires.

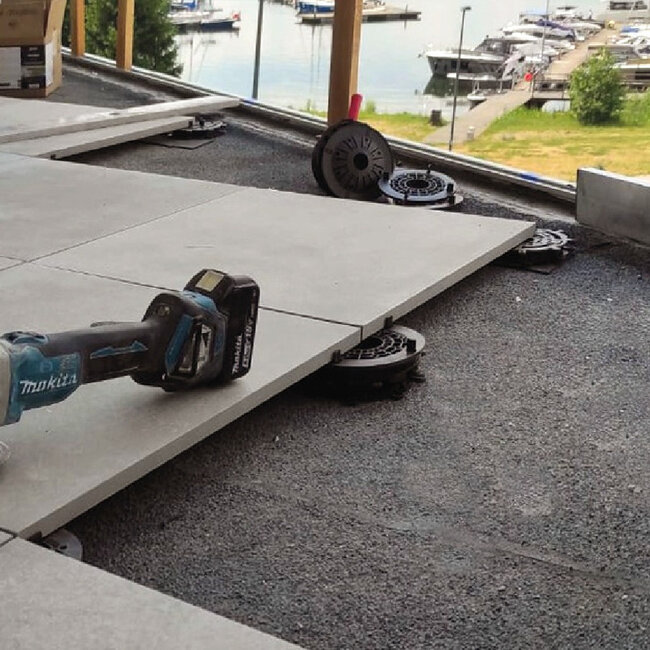

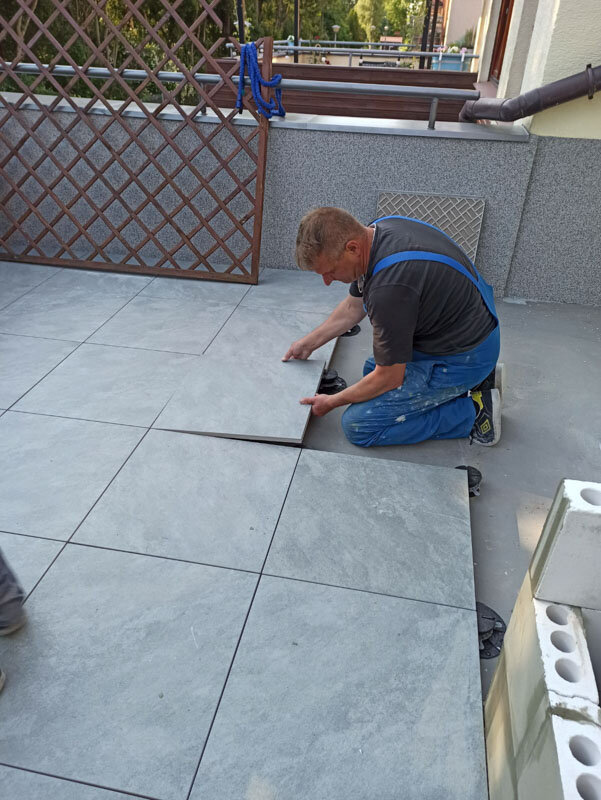

Étape 4 : Posez la première rangée de dalles de terrasse en porcelaine
Les dalles de terrasse en porcelaine sont extrêmement denses et lourdes. Manipulez-les avec précaution pour éviter d'ébrécher les coins.
- Placez la première dalle de terrasse en porcelaine sur le plot d'angle, en alignant les coins de la dalle sur les ergots d'espacement.
- Placez les plots adjacents sous les autres coins de la première dalle.

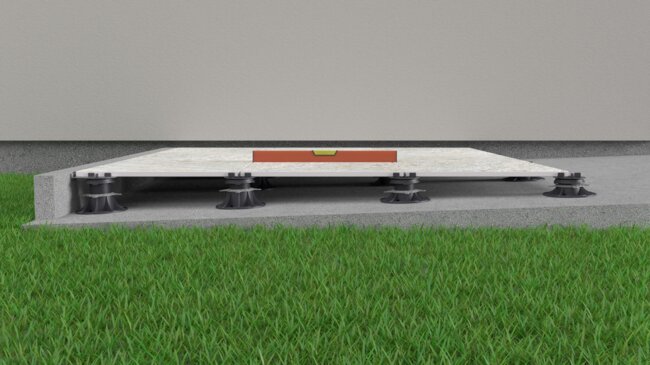

- Utilisez un niveau de 120 cm sur la surface de la dalle dans les deux directions (dans le sens de la longueur et de la largeur).
- La rotation de la colonne filetée de chaque plot augmente ou diminue la hauteur du coin. Ajustez avec précision jusqu'à ce que la dalle soit parfaitement de niveau.

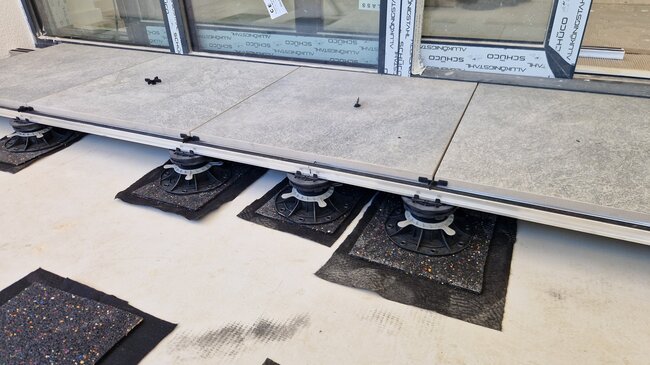

- Placez des cales en caoutchouc antidérapantes de 1 mm ou 2 mm d'épaisseur sur le dessus de chaque quart de plot, là où la dalle bascule légèrement. Les cales en caoutchouc atténuent le bruit des impacts et compensent les légères différences d'épaisseur des dalles.
Voir aussi: Plot MAX 75-150 mm avec D3 pour dalles
AVERTISSEMENT : Les dalles de terrasse en porcelaine doivent être supportées sur les quatre coins. Pour les dalles de plus de 60 cm (par ex. 30"x120" ou 60"x120"), installez un plot de support central supplémentaire le long des grands bords ou directement sous le centre de la dalle, afin d'éviter que le centre ne fléchisse sous une charge importante.
Étape 5 : Étendez la grille et vérifiez constamment l'alignement
Une fois la première rangée stabilisée et de niveau, étendez l'installation vers l'extérieur rangée par rangée.
- Insérez les plots intermédiaires : Lorsque vous posez chaque nouvelle dalle, insérez un plot sous l'endroit où se rejoignent les quatre coins des dalles. Les quatre ergots d'espacement aligneront naturellement les coins, en conservant des joints de drainage droits de 2 à 4 mm.
- Vérifiez la rectitude de la grille tous les 3 rangs : Tendez une corde le long de la ligne de joint ouverte pour vérifier que les joints ne se décalent pas. Même une déviation de 1/16 de pouce sur dix pieds provoquera un décalage de la ligne sur une grande terrasse.
- Vérifiez le niveau de la surface : Appliquez constamment un long niveau le long de plusieurs dalles installées. Ne supposez jamais que le nivellement d'une dalle garantit que la suivante s'ajustera ; ajustez les douilles de rehausse des plots au fur et à mesure.
Étape 6 : Coupe et ajustement des dalles de bord
Les murs périmétriques et les obstacles tels que les poteaux ou les tuyaux d'évacuation nécessitent des dalles en porcelaine découpées. La coupe de dalles en porcelaine extérieures d'une épaisseur de 20 mm nécessite des outils appropriés — les coupe-carreaux manuels standard ne peuvent pas couper la porcelaine structurelle de 20 mm d'épaisseur.
Comment couper des dalles en porcelaine de 20 mm pour obtenir des bords nets
- Utilisez une scie à refroidissement à l'eau : Utilisez une scie à carrelage à couple élevé avec refroidissement à l'eau, équipée d'une lame diamantée à bord continu, clairement destinée à la porcelaine dure.
- Mesurez et vérifiez deux fois : Mesurez la distance entre le bord de l'avant-dernière dalle et le mur. Soustrayez la largeur du joint de dilatation périphérique (généralement de 3/16 pouce à 1/4 pouce) pour tenir compte du mouvement du bâtiment et du drainage au niveau du mur.
- Marquez la ligne de coupe : Marquez la ligne de coupe sur la surface de la dalle à l'aide d'un crayon de cire ou d'un ruban de masquage pour éviter les vibrations de la lame le long du bord de l'émail.
- Coupez lentement : Faites glisser lentement la dalle en porcelaine à travers la scie à refroidissement à l'eau. Pousser la dalle trop rapidement à travers la lame peut provoquer des contraintes thermiques, entraînant des bords ébréchés ou des fissures irrégulières.
- Lissez le bord : Passez délicatement un gant de polissage diamanté ou un disque de polissage diamanté le long du bord fraîchement coupé pour éliminer les micro-bavures et les angles vifs.
Étape 7 : Réglages finaux, verrouillage et fermeture périphérique
Une fois toutes les dalles entières et découpées posées, effectuez un contrôle final pour verrouiller l'installation.
- Parcourez la surface : Parcourez chaque section de la terrasse. Écoutez les bruits de cliquetis ou les légers mouvements sous vos pieds, ce qui indique un coin qui ne repose pas à plat sur la cale du plot.
- Insérez des cales sous les coins instables : Soulevez les coins instables à l'aide d'une ventouse à double ventouse et insérez de fines cales en caoutchouc pour éliminer tout balancement résiduel.
- Verrouillez les collerettes des plots : Si vos plots réglables sont équipés de bagues de verrouillage ou de vis de serrage sur les tiges filetées, serrez-les pour empêcher la hauteur du plot de changer avec le temps sous l'effet des vibrations ou des cycles de dilatation.

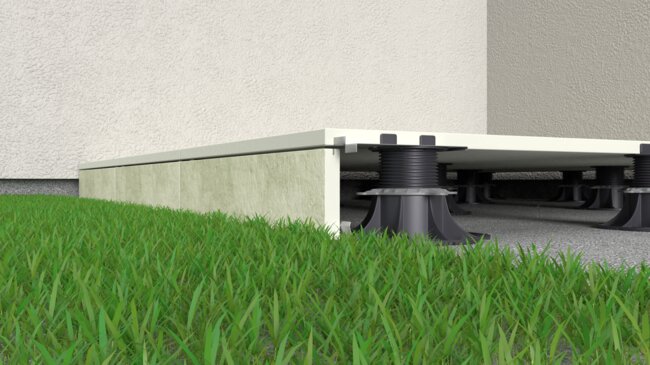

- Installez les clips de bord ou les marches verticales : Si votre terrasse surélevée présente des côtés exposés et ouverts (non délimités par des murs), installez des clips périphériques verticaux pour maintenir les dalles en porcelaine découpées verticalement. Cela dissimule les plots et confère à la terrasse un aspect solide et fini de bord en pierre.
##
Résolution des erreurs de montage courantes
Même avec une planification minutieuse, les systèmes de plots à joint ouvert peuvent rencontrer de petits défis de montage. Voici comment corriger les problèmes les plus fréquents :
1. La dalle de terrasse se déforme en diagonale
- Cause : De légères différences d'épaisseur de la dalle dues au processus de fabrication ou une assise inégale du plot sur le support.
- Solution : Soulevez la dalle à l'aide d'une ventouse. Ajoutez une cale en caoutchouc de 1 mm ou 2 mm sur le quadrant spécifique de la tête du plot qui est plus bas.
2. Les plots se penchent ou s'inclinent
- Cause : La surface du support présente une pente agressive, ce qui fait que la colonne du plot se penche au lieu de rester verticale.
- Solution : Installez le disque régulateur d'inclinaison à la base du plot avant de positionner la colonne. Les régulateurs d'inclinaison de base ajustent la pente de 0 % à 5 %, garantissant que la colonne centrale reste verticale à 90 degrés.
3. Les joints ouverts se déplacent ou sont de travers
- Cause : Une pression trop forte des dalles sur les ergots d'espacement, leur déformation ou l'absence de coupe des plots à ras le long des murs de rive.
- Solution : Tendez un cordeau sur toute la rangée. Utilisez un petit pied-de-biche pour déplacer délicatement les lignes de dalles entières vers leur position correcte. Assurez-vous que les ergots d'espacement sont bien en contact avec les bords des quatre dalles adjacentes.
4. Les dalles de rive dépassent vers l'extérieur
- Cause : Absence de retenue périphérique ou mouvement piéton dynamique repoussant les dalles périphériques loin du maillage.
- Solution : Assurez-vous que les dalles de rive sont retenues par un mur solide, des cales périphériques dynamiques ou des clips de rive lourds en acier inoxydable vissés au système de plots.
Entretien et maintenance à long terme
L'une des principales raisons pour lesquelles les installateurs et les propriétaires préfèrent les dalles en porcelaine sur plots est leur exigence d'entretien exceptionnellement faible. La porcelaine absorbe moins de 0,5 % d'eau, ce qui la rend non poreuse et résistante aux taches, aux moisissures ainsi qu'aux dommages liés aux cycles de gel et de dégel.
Nettoyage de Routine
- Balayage : Balayez régulièrement les feuilles, la terre et les saletés organiques qui s'accumulent à la surface. Les saletés qui pénètrent dans les joints ouverts peuvent, avec le temps, ralentir l'évacuation de l'eau.
- Nettoyage à Pression : Nettoyez la surface deux fois par an à l'aide d'un nettoyeur haute pression standard (jusqu'à 2 000 PSI) avec une buse à jet large. Maintenez la buse de pulvérisation à au moins 12 pouces de la surface.
- Élimination des Taches : Comme la porcelaine est non poreuse, l'huile, la graisse, le vin et les éclaboussures du grill restent en surface. Essuyez-les avec de l'eau chaude et un dégraissant domestique doux ou un nettoyant pour carrelage à pH neutre.

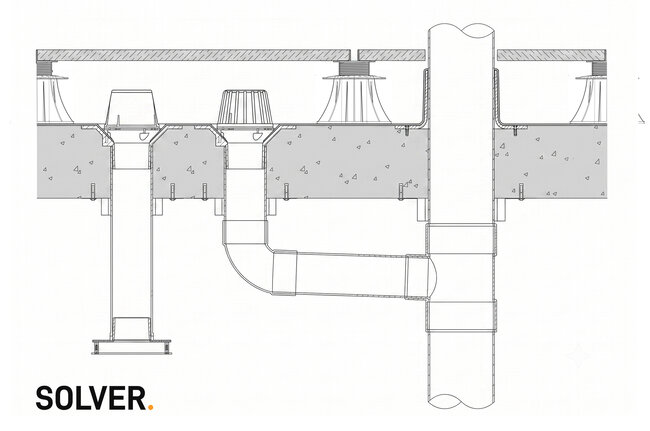

Contrôle du drainage sous la terrasse
Une ou deux fois par an, utilisez une ventouse à dalles pour soulever une ou deux dalles près des avaloirs de sol ou des zones d'accumulation de saletés. Vérifiez le support sous les plots pour éliminer la vase ou les feuilles accumulées, en assurant un écoulement libre de l'eau vers les avaloirs de sol ou les évacuations de gouttières.
Entretien hivernal et dégivrage
Les dalles en porcelaine supportent facilement les cycles hivernaux de gel et de dégel sans se fissurer. Lors de l'élimination de la neige ou de la glace :
- Utilisez des pelles à neige à lame en plastique plutôt que des pelles à bord métallique, afin d'éviter de rayer la surface des dalles.
- Utilisez des produits de dégivrage standard à base de chlorure de calcium ou de sel de voirie ; la porcelaine non poreuse ne se dégradera pas et ne sera pas attaquée par les produits chimiques de fonte de la glace.
En suivant ce processus d'installation — en préparant un support stable, en maintenant une ligne de base précise, en nivelant chaque angle de dalle et en sécurisant les périphéries — vous créez un espace extérieur plat et esthétique, conçu pour résister à un trafic piétonnier intense et à des conditions météorologiques difficiles pendant des décennies.
