Comment Installer Des Lames Composites Sur Des Plots Réglables

Les plots réglables résolvent ce problème en séparant la surface finie de la terrasse de toute pente ou de tout support irrégulier situé en dessous. En tant que fabricant de plots réglables travaillant directement avec des installateurs de terrasses, des entrepreneurs généraux et des installateurs commerciaux, nous constatons de première main comment un système de support approprié transforme une dalle de patio irrégulière ou un toit à pentes multiples en une terrasse plane et autonettoyante qui reste stable sous le passage des piétons.

Atteindre ce résultat exige de traiter les plots, la sous-structure et les lames composites comme un système intégré. Voici comment planifier, concevoir et construire une terrasse composite sur plots réglables qui ne fléchira pas, ne grincera pas et ne retiendra pas l'eau.

Alors que les dalles de terrasse reposent souvent directement sur les têtes de plots avec des entretoises, les lames composites nécessitent un support linéaire continu pour éviter le fluage, le rebond ou la déformation sous charge. Cela signifie que vous construisez presque toujours une grille basée sur des plots avec des lambourdes en aluminium ou en acier, ou des cadres de haute qualité résistants à la pourriture, auxquels sont fixés des clips composites.

Chaque chantier a un budget de hauteur défini. Sur une terrasse sur toit, la hauteur de la terrasse finie est déterminée par les seuils de portes et la hauteur de l'acrotère.

Cartographiez le support avant de commander les composants :

1. Déterminez la hauteur de référence (généralement le seuil de porte moins l'épaisseur de la lame, la hauteur de la lambourde et le profil de la tête du plot).
2. Mesurez la distance vers le bas jusqu'au support au point le plus haut et au point le plus bas sur tout le tracé.
3. Déterminez la plage de hauteur des plots.

Si au point le plus haut un plot d'une hauteur de 1,5 pouce est nécessaire, et que le point le plus bas descend jusqu'à 6 pouces, vérifiez si la gamme de plots choisie couvre cette plage sans problème. Sur notre ligne de production, nous concevons des plots télescopiques avec des plages de réglage qui se chevauchent entre les niveaux de hauteur. Ce chevauchement donne à l'équipe une marge de sécurité sur le chantier : si la dalle béton s'affaisse de trois quarts de pouce supplémentaires en dessous du niveau indiqué sur les plans, on peut remonter la collerette sans avoir à arrêter les travaux et attendre des rehausses plus hautes.

Les supports présentent une pente pour l'évacuation de l'eau. Si le plot repose à plat sur une membrane inclinée, sa tête se penche, créant un point de contact oblique avec la lambourde. Recherchez des plots à têtes autonivelantes ou des bases réglables compensant la pente, qui corrigent les inclinaisons de 0 % à 5 %. Le maintien à la verticale du fût du plot garantit que les charges verticales se transmettent directement à la base, empêchant tout déplacement latéral ou fatigue des assemblages dans le temps.

Voir aussi: Correcteur d’inclinaison MAX 8%

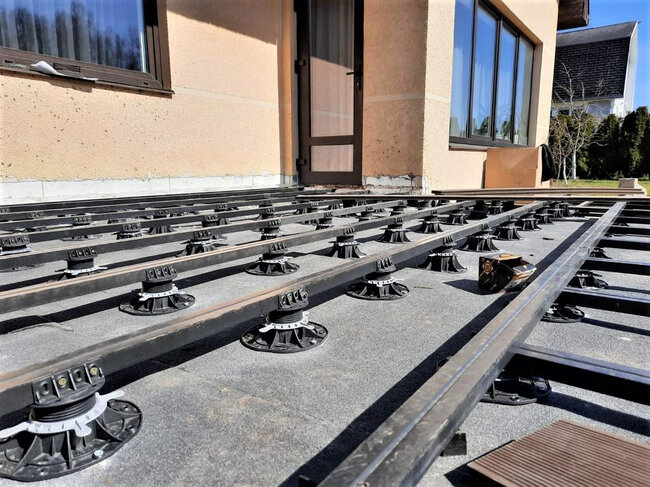

La manière dont la lambourde repose sur le plot détermine si la terrasse semblera solide ou creuse au toucher.

• Supports et logements de lambourdes : Utilisez des têtes de plots conçues avec des logements de lambourdes intégrés ou des fixations supérieures. Elles maintiennent les profilés de cadre en aluminium ou en composite fermement, sans les serrer, en empêchant la lambourde de se vriller.
• Fixation : Fixez les lambourdes directement à la tête du plot à l'aide de vis approuvées par le fabricant ou utilisez des fixations à encliquetage qui permettent de légers mouvements thermiques tout en bloquant le soulèvement vertical.
• Calés acoustiques et antivibratiles : Des cales en caoutchouc à haute densité placées entre la tête du plot et la lambourde atténuent le bruit des pas. Sur les toitures-terrasses exploitées, ce seul détail empêche la transmission des vibrations de la marche vers les pièces situées en dessous.

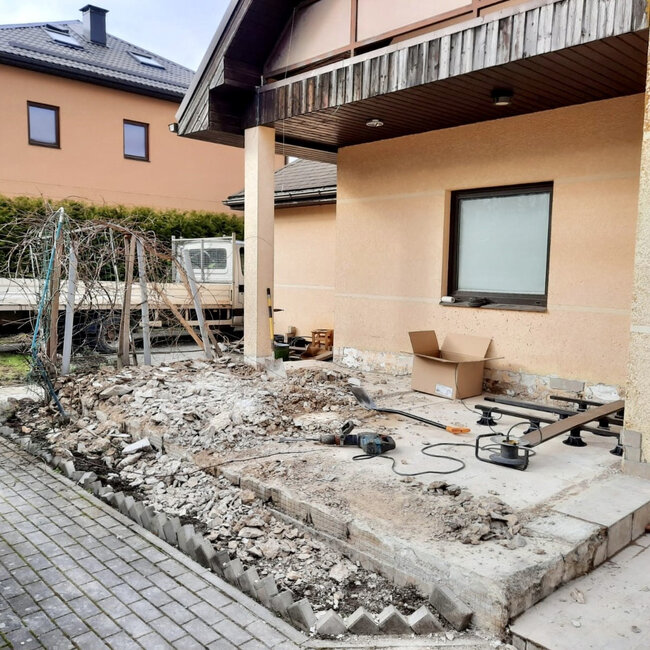

Assurez-vous que le béton ou la membrane sont propres et exempts de saletés coupantes. Sur les membranes d'étanchéité sensibles, monocouches ou soudées au chalumeau, placez des cales de protection sous chaque base de plot. Cela empêche l'usure des bords de la plaque de base contre l'étanchéité au fil des années de micro-mouvements.

Placez le premier plot au point de référence critique, généralement juste devant la porte d'entrée, en laissant un dégagement approprié pour l'évacuation de l'eau sous le seuil. Tendez des lignes de cordeau sur le terrain dans les deux directions, délimitant la surface supérieure des lambourdes.

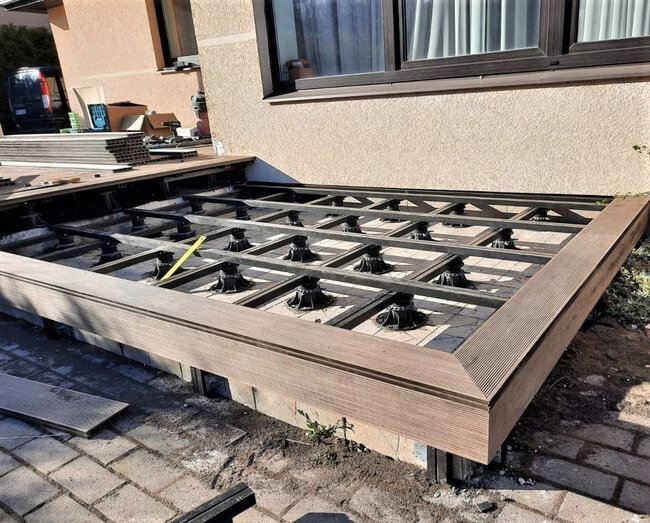

Positionnez les plots périmétriques et placez les lambourdes extérieures. Tournez manuellement les bagues de réglage pour aligner les lambourdes avec la ligne du cordeau. Un niveau laser facilite grandement cette étape, mais une vérification supplémentaire avec un long niveau garantira que vous n'aurez pas à lutter contre de légères déformations des lambourdes.

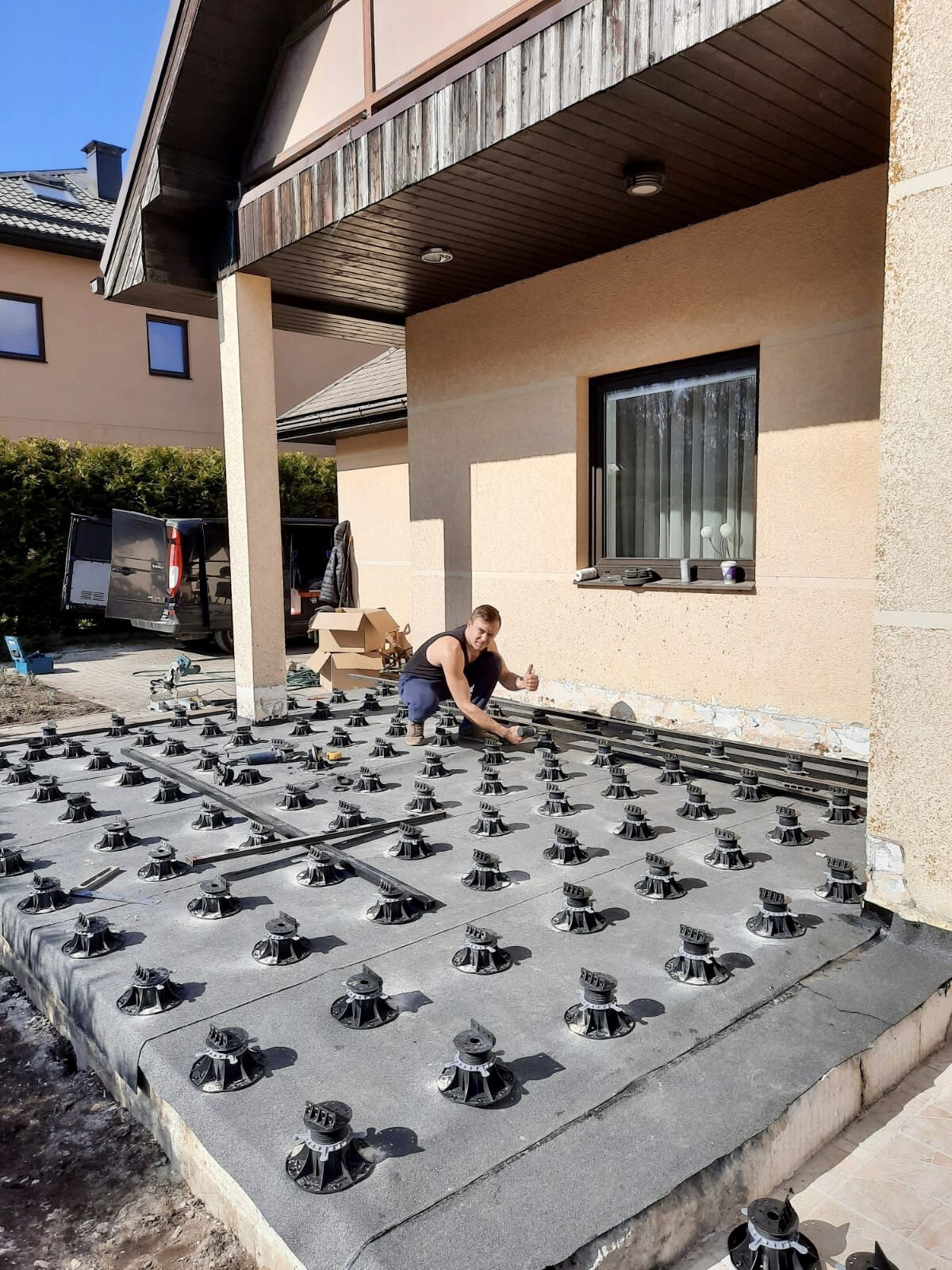

Placez les plots restants dans la grille intérieure conformément à la disposition des lambourdes. Tournez chaque tête de plot jusqu'à obtenir un contact complet et solide avec le dessous de la structure.

Une fois la grille de lambourdes de niveau, parcourez-la. Si un plot tourne librement ou bascule, il ne transmet pas la charge. Ajustez les bagues de hauteur jusqu'à ce que chaque point de contact soit stable, puis verrouillez les bagues de blocage ou les douilles de blocage pour immobiliser les filetages en place.

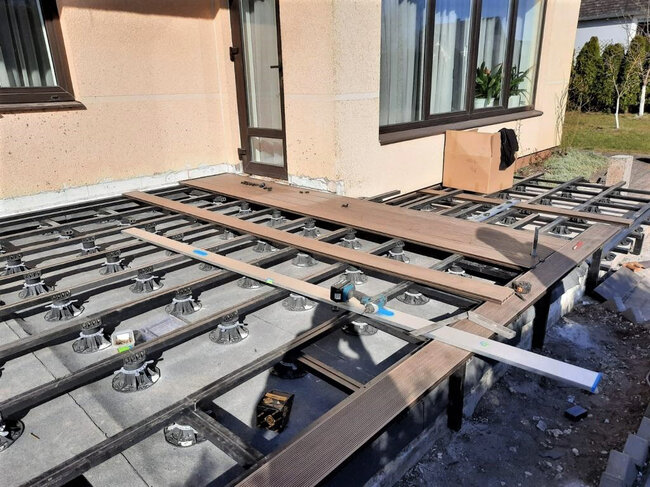

Lorsque le cadre des lambourdes est rigide et de niveau, la pose des lames se déroule de manière similaire à une construction de terrasse composite standard, avec quelques règles clés concernant les ensembles supportés sur plots.

Le matériau composite se dilate et se contracte sur sa longueur en fonction des variations de température.

• Jeux entre les lames : Laissez toujours un jeu défini par le fabricant des lames en fonction de la température ambiante lors de la pose. Une lame posée par une matinée fraîche à 45°F se dilatera considérablement lors d'un après-midi d'été à 90°F.
• Jeux périphériques : Laissez au moins un quart de pouce de jeu entre les extrémités des lames et tout mur massif en maçonnerie, seuil de porte ou acrotère. Ne fixez jamais les lames composites de manière rigide à une structure fixe.

Voir aussi: Plot Clever Level 80-200 mm, 3 mm pour dalles & lames

L'espace sous une terrasse montée sur plots constitue son plus grand avantage d'usage. L'eau s'écoule librement par les interstices entre les lames, tombe sur le support et ruisselle vers les avaloirs et les évacuations sans être entravée par des lambourdes continues.

Maintenez les bords ouverts ou utilisez des lames de ventilation perforées afin que l'air circule sous la terrasse. Une circulation d'air continue empêche l'accumulation de chaleur sous les lames et empêche l'eau stagnante de former des moisissures sur la dalle.
