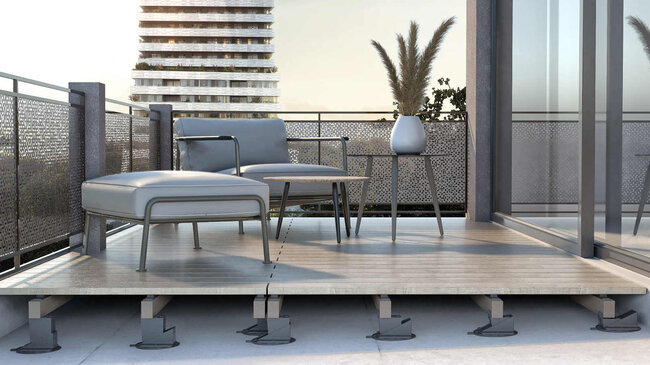

Cette pente est idéale pour la gestion de l'eau, mais elle crée un problème immédiat lorsque vous essayez de construire une terrasse surélevée à dalles, un pont en bois ou une plateforme technique à son sommet.
Si vous placez des plots réglables directement sur une surface inclinée, les têtes des plots s'inclineront selon le même angle que le toit. Posez une dalle de terrasse sur deux têtes inclinées, et vous obtiendrez un lipage, des dalles qui basculent et une charge ponctuelle sur les bases des plots.
Voici comment les régulateurs d'inclinaison résolvent ce problème géométrique et ce que vous devez savoir lors de leur montage sur chantier.
Que se passe-t-il réellement sans correction de pente ?
Lorsqu'un plot se trouve sur une pente, sa vis filetée centrale supporte la charge en biais, et non exclusivement à la verticale. Cela introduit trois problèmes distincts sur le chantier :
- Contact inégal avec la surface : Les dalles de terrasse ne reposent pas à plat sur la tête du plot. Elles s'appuient sur un seul bord vif ou un seul coin.
- Charge ponctuelle sur la membrane : Au lieu de répartir uniformément le poids sur toute la base circulaire, le plot s'enfonce dans la membrane d'étanchéité sur un seul bord. Avec le temps, les cycles thermiques et un trafic piétonnier intensif peuvent faire que ce bord perce les plaques de protection.
- Contraintes latérales sur les filetages : Les plots sont conçus pour une résistance maximale à la compression le long de l'axe vertical. Les charges latérales réduisent leur capacité portante structurelle et font que les bagues de réglage se bloquent ou deviennent impossibles à tourner sous charge.
Comment les correcteurs de pente résolvent le problème mathématique
Les correcteurs de pente fonctionnent de l'une de deux manières selon la conception du système : à la base ou sur la tête.

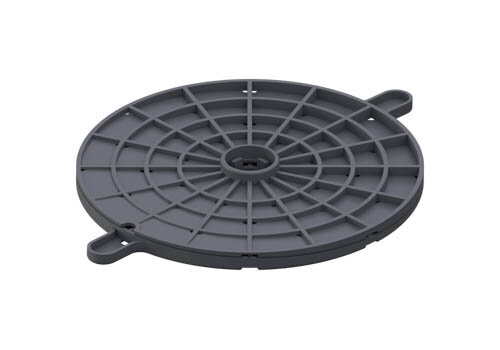

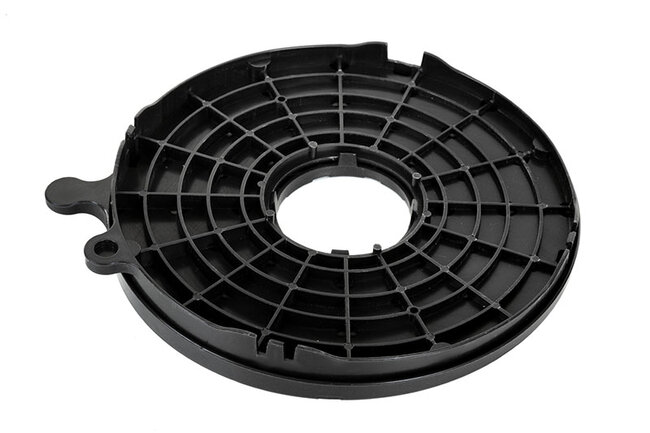

- Correcteurs montés à la base : Ils se fixent sous la base du plot. On tourne l'anneau du correcteur jusqu'à ce qu'il compense la pente du toit, créant une surface plane et verticale sur laquelle le corps du plot peut se poser. Ainsi, toute la colonne centrale reste parfaitement verticale.

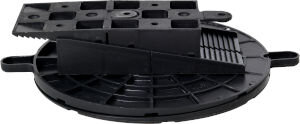

- Correcteurs montés sur la tête : Ils se fixent au sommet de la vis filetée ou de la plaque supérieure. La base repose à plat sur le toit incliné, tandis que la plaque supérieure tourne ou s'enclenche en place, créant une surface d'appui horizontale pour la dalle de terrasse ou la lambourde.

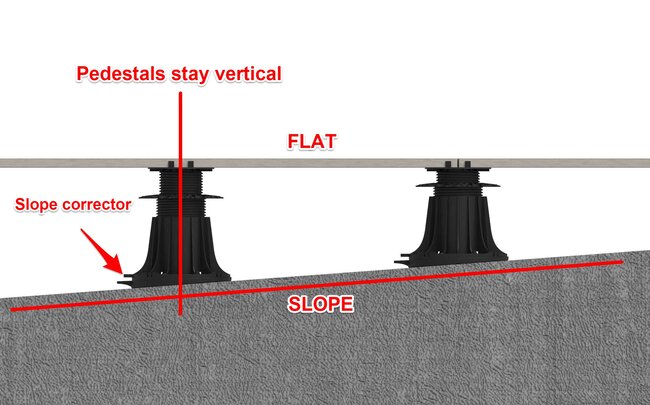

Décomposition couche par couche
- Niveau de la surface de la terrasse / dalle : La ligne horizontale supérieure représente la dalle finale ou la surface des lames de terrasse, qui reste parfaitement horizontale indépendamment de la pente du toit en dessous.
- Tête du plot : L'élément qui supporte directement la dalle. Grâce au régulateur d'inclinaison en dessous, cette tête est parfaitement plane et parallèle à la surface de la terrasse.
- Colonne verticale du plot : Le corps central fileté du plot (`||`). Comme la base absorbe la pente, le vecteur de charge passe droit vers le bas à travers l'axe de compression, sans provoquer de charge latérale ni de contraintes de flexion.

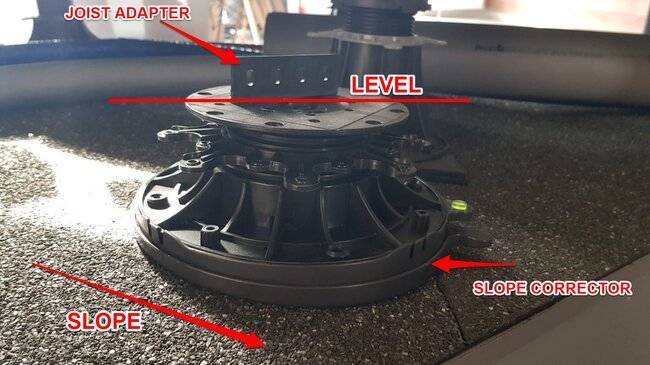

- Régulateur d'inclinaison de la base : Un coin ou un anneau rotatif situé en bas du plot. Il absorbe de 0 % à 5 % de pente du toit, en contrant la déclivité avant qu'elle n'atteigne le corps principal.
- Toit incliné / membrane : La ligne inférieure oblique (`/`). C'est la couche structurelle du toit, inclinée vers l'évacuation de l'eau vers les avaloirs, recouverte de membranes imperméables ou de panneaux isolants.
En tant que fabricants, nous préférons généralement une correction montée à la base pour les pentes raides ou les charges importantes. Le maintien de la vis centrale dans une position parfaitement verticale garantit des chemins de transfert de charge simples et clairs.
Conseils de montage depuis le hall de production
La mise en place des plots avec régulateurs d'inclinaison ne prend pas beaucoup de temps supplémentaire, mais prendre des raccourcis sera visible dans la finition finale. Prenez en compte ces pratiques lors de la planification :
1. Définissez à l'avance l'angle d'inclinaison approprié

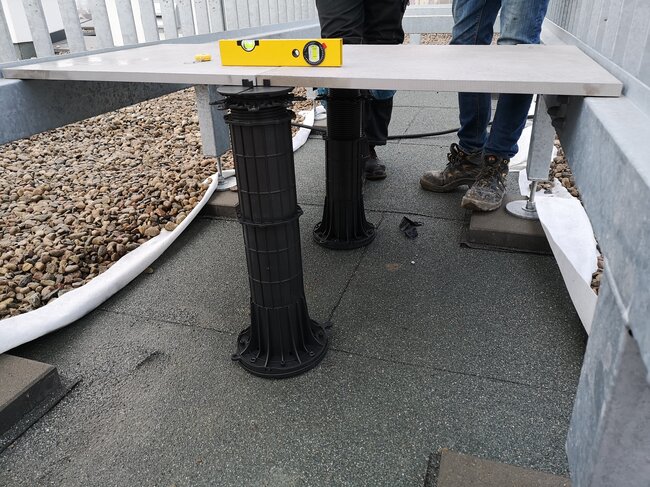

Ne devinez pas la pente à l'œil. Utilisez un niveau numérique ou un inclinomètre directement sur la membrane à l'endroit où les plots seront installés. Les pentes de toit changent souvent sur une seule portée, en particulier près des avaloirs et des noues.
2. Verrouillez le réglage du correcteur de pente avant le réglage de la hauteur
Si vos plots disposent d'un correcteur de pente rotatif à la base, réglez d'abord la compensation de la déclivité, puis montez le plot à la hauteur souhaitée. Tenter de régler la pente lorsque le plot est déjà monté à pleine hauteur rend beaucoup plus difficile le réglage précis de lignes égales.
3. Conservez une orientation cohérente
Assurez-vous que la flèche indiquant le point le plus haut sur le régulateur d'inclinaison est dirigée directement vers le haut de la pente du toit. Si le régulateur est tourné ne serait-ce que de 15 degrés par rapport à l'axe, vous introduirez un angle complexe qui transformera le nivellement des dalles de terrasse en cauchemar.
4. Vérifiez les conditions limites dès le début
À proximité des acrotères, des couvertines ou des murs périmétriques, il peut être nécessaire de découper les bases des plots afin de les rapprocher uniformément du mur. Assurez-vous que les régulateurs d'inclinaison sont adaptés aux bases découpées, ou planifiez la grille périmétrique de sorte que le bord découpé repose toujours à plat.
Impact à long terme sur la performance de la toiture
Le système de support de terrasse devrait survivre plus longtemps que les finitions de surface posées dessus. L'utilisation de régulateurs d'inclinaison intégrés protège l'ensemble de la toiture de plusieurs façons essentielles :
- Protège l'étanchéité : Une répartition uniforme du poids empêche les bords des plots de s'enfoncer à travers les dalles lourdes dans les membranes EPDM, TPO ou bitume modifié.
- Élimine le mouvement des dalles : Lorsque les dalles reposent à plat sur toute la tête du plot, elles ne glissent pas, ne cliquettent pas et ne basculent pas sous le passage des piétons.
- Réduit le nombre d'interventions de maintenance : Des plots correctement alignés restent verrouillés en place. Vous n'aurez pas besoin de renvoyer une équipe six mois plus tard pour réaligner des coins affaissés ou remplacer des dalles ébréchées causées par une charge ponctuelle.
Mettre une terrasse de niveau ne consiste pas à lutter contre la pente en dessous—il s'agit de la compenser à la base, afin que les charges structurelles s'exercent directement vers le bas, là où elles le doivent.
