Les terrasses surélevées sur plots réglables ont transformé l'architecture contemporaine, offrant un drainage rapide, des installations dissimulées et un nivellement facile des pentes. Cependant, la méthode de pose traditionnelle, consistant à supporter d'épaisses dalles de terrasse uniquement à leurs quatre angles, comporte deux faiblesses durables : la rupture catastrophique de la dalle sous l'effet d'un impact et la vulnérabilité à une forte succion du vent sur les constructions surélevées.
Lorsqu'une dalle céramique supportée ponctuellement se fissure, elle constitue une menace directe par la chute d'éclats. Parallèlement, les balcons élevés, les toits commerciaux et les terrasses en bord de mer sont exposés à une succion aérodynamique capable d'arracher des dalles posées librement. Le système DeckSafe de Solver Systems résout ces deux problèmes grâce à une sous-structure en polypropylène conçue pour transformer le support ponctuel fragile en une surface portante continue, sans renoncer à l'accès technique sous la terrasse.
Passage du support ponctuel au support surfacique
Les configurations conventionnelles de plots laissent jusqu'à 95 % de la surface inférieure de la dalle sans support. En cas de charges ponctuelles accidentelles, d'impacts dynamiques ou de microfissures naturelles, la dalle fonctionne comme une travée non armée.

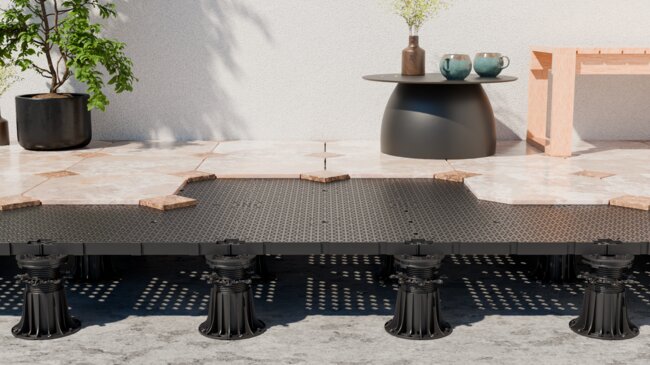

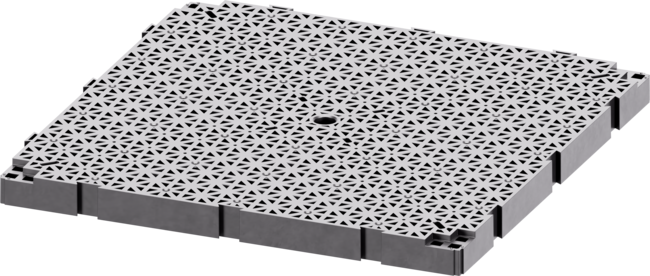

DeckSafe repense ce mécanisme grâce à son composant principal : la grille de sous-construction DECS-DSP (589 x 589 x 40 mm). Fabriqué en Pologne à 100 % à partir de regranulat de polypropylène recyclé et certifié (fonctionnant de manière fiable de -20°C à +65°C), le panneau possède une base en treillis densément nervurée conçue avec des parois structurelles verticales, horizontales et diagonales entrecroisées.
- Réduction de la déflexion de 49,23 % : Des simulations rigoureuses par la méthode des éléments finis confirment que le support d'une dalle céramique de 15 mm d'épaisseur sur la grille continue DeckSafe réduit la déflexion sous pression ponctuelle de 49,23 % par rapport aux plots d'angle conventionnels, réduisant drastiquement le risque de fissuration lors de l'usage quotidien.
- Redondance indépendante de la charge : Si la dalle subit un dommage structurel accidentel, la grille DSP située en dessous reprend à elle seule la charge limite de 1,27 kN (130 kg) avec une déflexion de seulement 5,4 mm. Au lieu de s'effondrer dans le vide, l'utilisateur reste soutenu en toute sécurité sur la surface de la terrasse.
- Finitions plus fines et plus légères : Étant donné que le treillis continu reprend les principales charges structurelles, les architectes et les prescripteurs peuvent utiliser en toute sécurité des dalles plus fines, de la pierre naturelle, des carreaux céramiques ainsi que des surfaces souples telles que le gazon artificiel, sans compromis structurel.
Protection certifiée contre l'aspiration du vent : au-delà des normes UL
Le comportement du vent au-dessus des terrasses de gratte-ciel, des acrotères et des tours en bord de mer crée des zones de forte dépression (aspiration). Les dalles standard posées à sec reposent uniquement sur leur propre poids, ce qui les rend vulnérables au déplacement lors de fortes tempêtes.
DeckSafe a été développé pour dépasser les paramètres de test rigoureux de la norme américaine UL 90 Uplift Rating / UL 580. Lors des tests standard de résistance à la traction, la liaison entre la dalle céramique et la sous-structure DeckSafe a atteint une résistance à l'arrachement de 934 kg/m³ — dépassant largement le seuil requis de 512 kg/m³.
Verrouillage mécanique (profil V-Slot)
La liaison chimique entre le plastique lisse et les colles pour pierre échoue souvent dans des conditions humides ou de variations thermiques cycliques. DeckSafe résout ce problème grâce à un profil intégré en forme de coin V (V-Slot) le long des nervures de la surface supérieure. Lorsque la colle de construction ou un ruban butyle spécialisé durcit sur la grille, il crée une clé physique en queue d'aronde (verrou mécanique), empêchant la délamination même sous des charges d'aspiration extrêmes.
Deux approches polyvalentes de montage
L'écosystème DeckSafe s'adapte à différents périmètres architecturaux grâce à deux méthodes de montage complémentaires, détaillées ci-dessous sans formatage rigide :
Méthode 1 : Surface complète et liberté de conception maximale

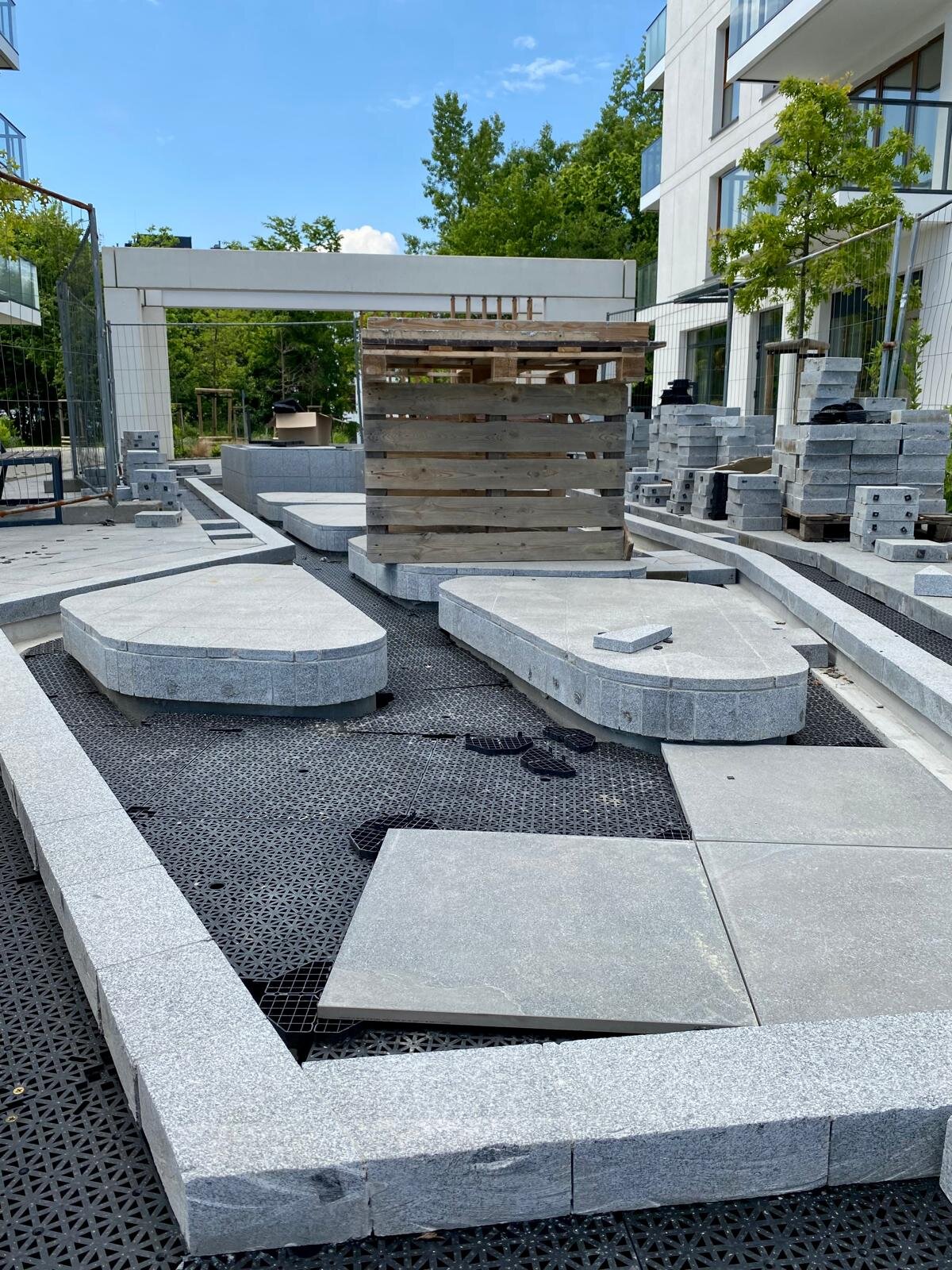

Cette méthode est adaptée aux projets caractérisés par des dispositions de dalles multi-formats, une géométrie irrégulière ou des combinaisons de dalles dures avec des surfaces souples, telles que le gazon artificiel. Dans le cadre de la Méthode 1 :

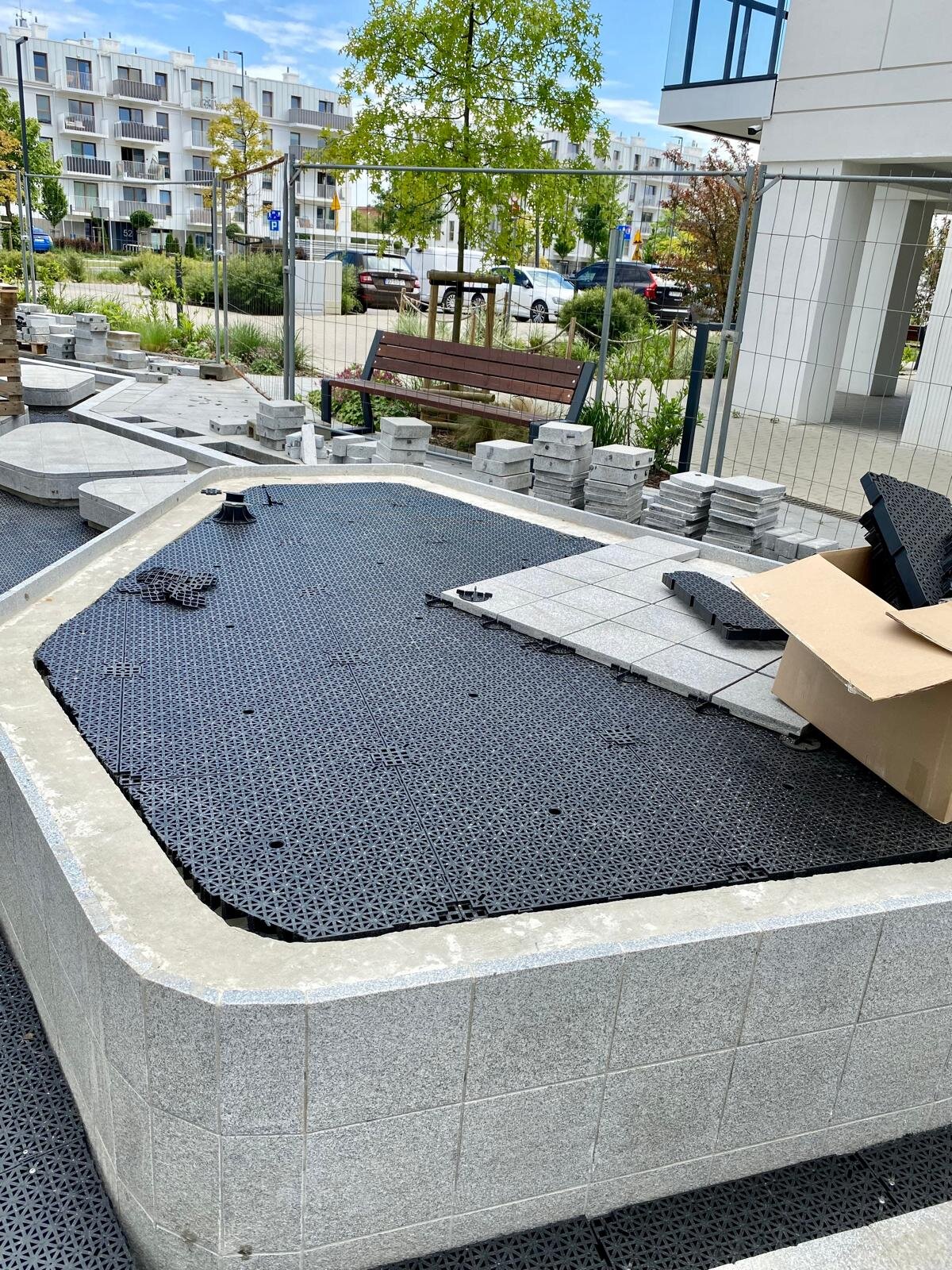

- Montage combiné : Les panneaux de grille DSP individuels sont assemblés de manière continue sur toute la surface de la terrasse au moyen de verrous périphériques intégrés en queue d'aronde.
- Plots découplés : Les positions des plots sont découplées des joints et des dimensions des dalles, ce qui offre une liberté totale dans la disposition des dalles.
- Renforcement central : Un plot central est placé sous chaque panneau DSP afin d'empêcher la flexion du centre lors de la marche.
- Gestion de la dilatation : La structure monolithique flottante est divisée en champs de dilatation indépendants avec des joints de construction délimités.
Méthode 2 : Blocage anti-vent intégré
Développée spécialement pour les environnements à vents forts, les gratte-ciel et les toits côtiers exposés, cette méthode se concentre sur une résistance aérodynamique maximale :

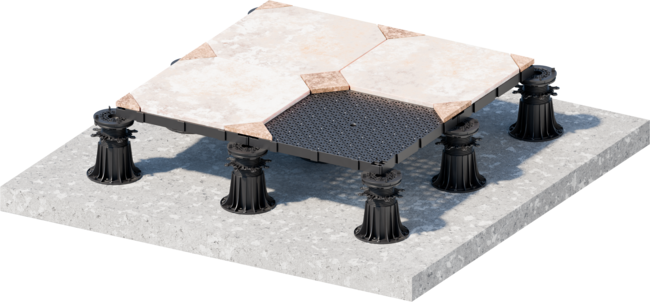

- Collage direct : Chaque grille de sous-structure est collée directement sur une dalle de terrasse individuelle de 60 x 60 cm à l'aide de colle ou de bande butyle, formant un module structurel renforcé.
- Support d'angle : Les plots sont alignés directement avec les quatre coins de chaque module, éliminant le besoin d'un plot de support central supplémentaire.
- Ancrage mécanique direct : Chaque module est fixé mécaniquement à la tête du plot au moyen du goujon de blocage breveté DECS-LDF.
Protection contre le vent en cas de garde au sol ultra-faible : Élément de fixation WindGrip WGP

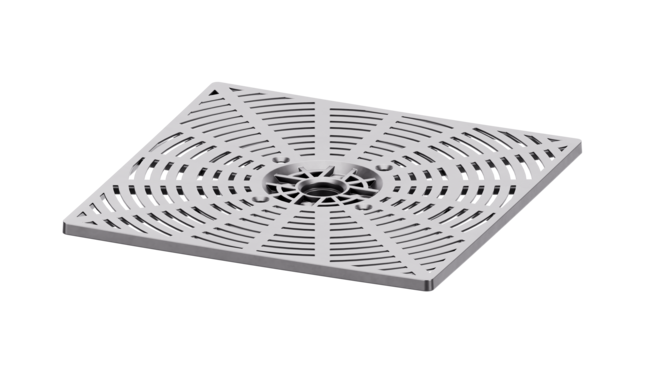

Pour les terrasses où la hauteur du seuil vertical est sérieusement limitée et où la grille DSP de 40 mm de hauteur ne peut pas être installée, Solver propose l'élément de fixation DECS-WGP WindGrip (216 x 216 x 15 mm, n'ajoutant que 7 mm de hauteur). Monté sans outils directement sur les plots SPIRAL (à partir de 17 mm de hauteur) et MAX, sa surface rugueuse et perforée avec des rainures en forme de V augmente la surface de contact de la colle, fixant solidement les angles des dalles de terrasse face aux fortes rafales.
Éléments de fixation précis et avantage du service de dalle individuelle
Les mécanismes traditionnels de blocage au vent lient durablement les dalles entre elles ou nécessitent une entaille invasive des bords, ce qui affaiblit les dalles et provoque leur éclatement. DeckSafe élimine totalement l'entaille, tout en conservant un accès complet pour l'entretien des couches de drainage, des installations MEP et des membranes d'étanchéité en dessous.

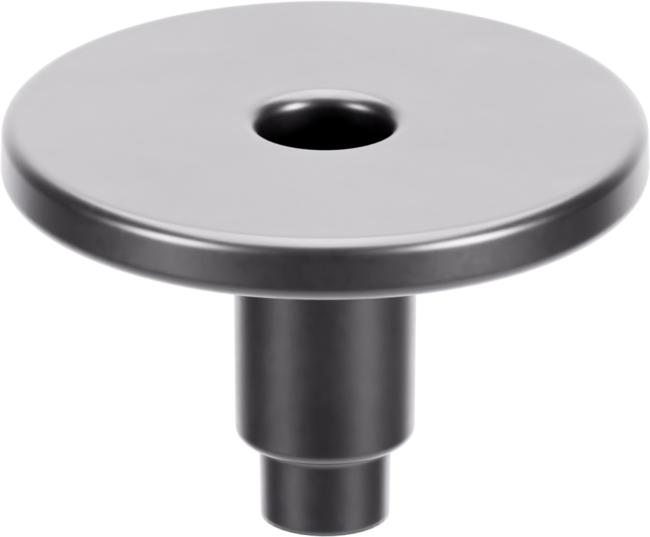

- Cheville de blocage DECS-LDF : Fabriquée en polyamide recyclé résistant, cette cheville à tête champignon s'insère dans le logement à l'intersection de quatre grilles adjacentes et se visse directement dans l'axe du plot. Sa géométrie brevetée permet à l'installateur de simplement desserrer la vis interne intégrée et de déplacer latéralement la tête de la cheville le long de la fente ouverte. Cela libère le bord de retenue de la dalle cible, permettant de retirer n'importe quelle dalle individuelle au milieu de la terrasse sans démonter les rangées environnantes.
- Éléments de centrage (DECS-POSSTA et DECS-POSSPIMAX) : Des adaptateurs dédiés se verrouillent proprement dans les logements de la tête des plots Solver STANDARD, SPIRAL ou MAX, centrant précisément les grilles et garantissant des lignes de joints constantes.
- Bouchons de nivellement DECS-PGC : Lors de la construction de supports continus et interconnectés (Méthode 1), les bouchons croisés PGC s'insèrent à ras dans les cavités d'angle, éliminant les creux vides sous les surfaces souples telles que le gazon artificiel.
- Tolérance dimensionnelle 10x supérieure : Contrairement aux plateaux rigides concurrents adaptés à des dimensions métriques strictes, DeckSafe absorbe facilement les écarts réels des dalles de 590 mm à 600 mm, en absorbant sans effort les variations de production en usine.
Directives pour l'installation sur site
Afin de garantir la performance acoustique, la ventilation et la stabilité structurelle, il convient de respecter les meilleures pratiques d'ingénierie lors de la mise en place :
- Exigences relatives au support : Le support doit être porteur, stable et incliné de 1,5 à 2 % vers les points de drainage. Il ne faut jamais poser les bases des plots sur les têtes inférieures des plots.
- Division des champs de dilatation : Le polypropylène se dilatant et se contractant avec les variations de température ambiante, la grille de la sous-structure DSP doit être divisée en champs de dilatation indépendants dont les dimensions ne dépassent pas 3,0 m x 3,0 m.
- Joints périmétriques et internes : Il convient de ménager un joint de dilatation libre d'au moins 15 mm de largeur (porté à 20 mm en cas d'ensoleillement intense ou d'utilisation de dalles de terrasse foncées) le long des façades des bâtiments, des murs, des acrotères ainsi qu'entre les champs adjacents de 3 m. Les grilles au niveau des jonctions entre champs doivent être dépourvues d'assemblages en queue d'aronde et rester non vissées aux têtes des plots.
- Réglage précis après montage : Les corrections de hauteur sur la terrasse terminée peuvent être effectuées après montage à l'aide d'une clé de réglage spéciale, à travers les joints ouverts des dalles, sans qu'il soit nécessaire de démonter la sous-structure achevée.
En alliant conception architecturale esthétique et sécurité structurelle, DeckSafe fournit un tapis porteur haute résistance entièrement certifié. Il permet aux architectes de composer librement des motifs complexes de dalles, offre aux promoteurs une limitation vérifiable des risques liés au vent et à la fissuration, et donne aux installateurs un système rapide et non invasif conçu pour résister aux conditions extérieures exigeantes.
