Comment fonctionne le drainage d'une terrasse surélevée ?

Dans un système surélevé, l'eau :

s'écoule sur la surface des dalles ou des lames
pénètre dans les interstices entre les éléments
s'infiltre dans l'espace sous la terrasse

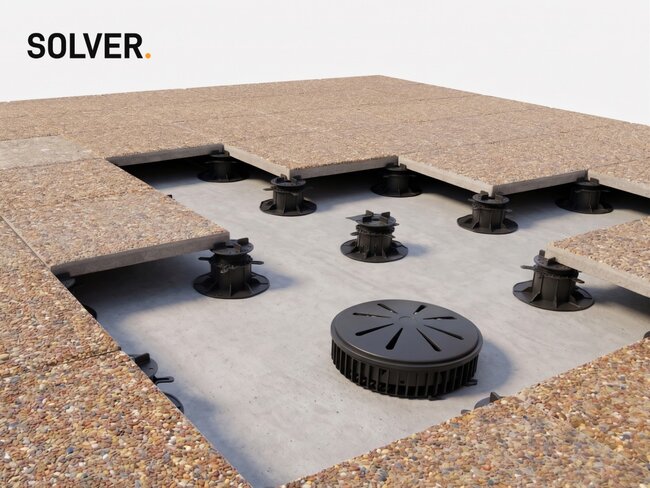

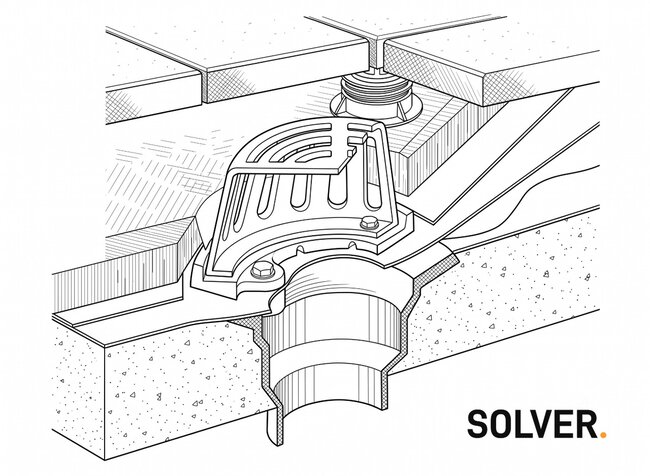

est évacuée par la pente du support vers le drain

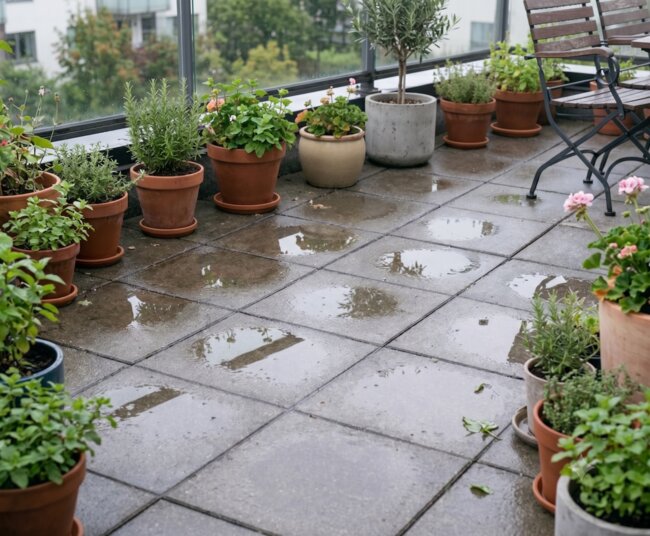

Cette solution élimine le problème de l'eau stagnante et augmente la durabilité de toute la structure.

Voir aussi: Qu'est-ce qu'une terrasse surélevée

1. Pente du support

L'élément le plus important de tout le système.

Important !

la pente doit être d'au moins 1,5–2 %
elle doit être réalisée dans la couche de support, pas en surface

C'est essentiel car :

c'est le support qui détermine la direction de l'écoulement de l'eau
la surface peut rester parfaitement horizontale

→ Voir aussi: Quelle inclinaison doit avoir une terrasse pour que l'eau s'écoule ? Quel pourcentage d'inclinaison est recommandé pour une terrasse ?

2. Joints entre les dalles / lames

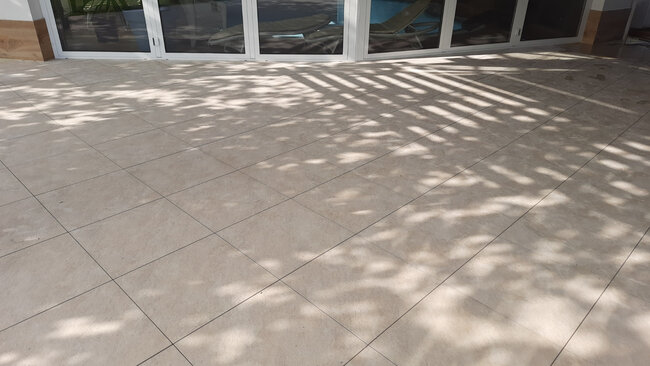

L'eau de pluie s'infiltre sous la terrasse par les joints entre les dalles ou les lames.

Les largeurs standard des joints entre les dalles sont :

3 mm - pour les dalles régulières (grès cérame)
5 mm - pour les dalles irrégulières (pierre, non standard)

La fonction des joints est :

l'évacuation rapide de l'eau
la compensation des contraintes causées par les variations de température dans les dalles ou les lames

Voir aussi: Joints ou espaces sur une terrasse extérieure : comment choisir la bonne largeur ?

3. Espace de ventilation sous la terrasse

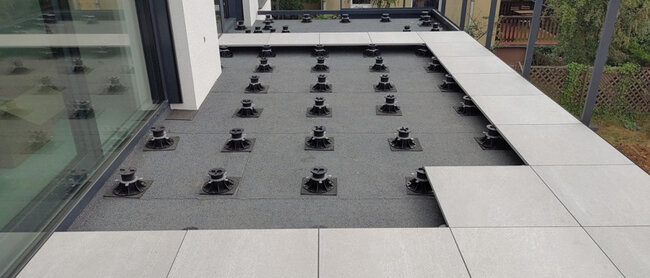

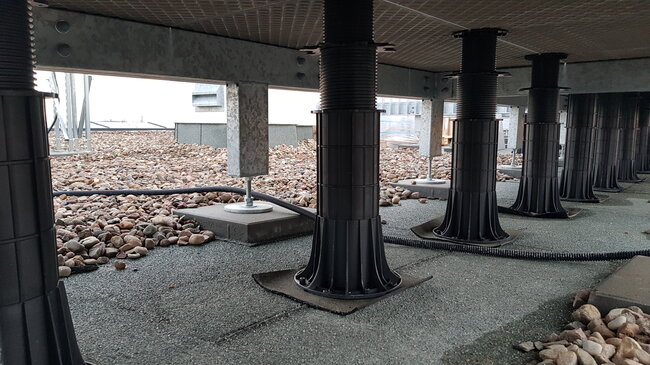

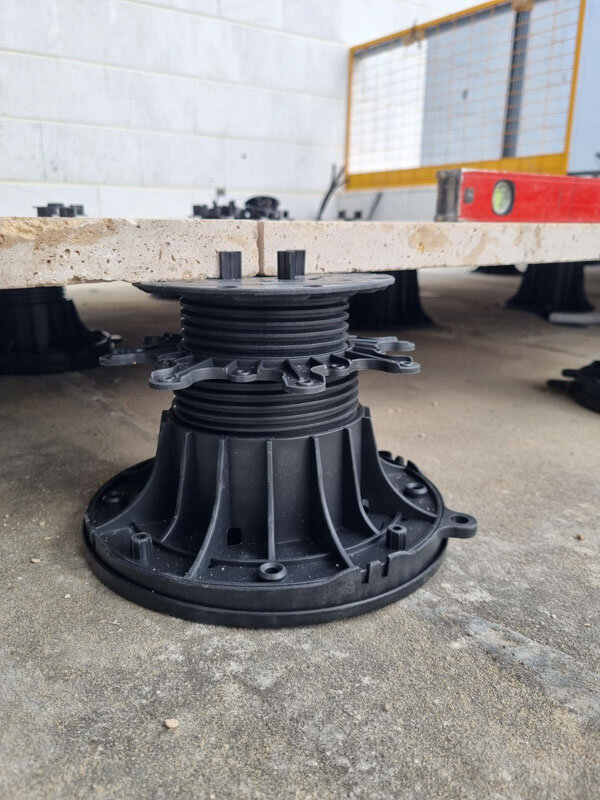

C'est l'espace entre la surface et le sol (entre les plots).

La fonction de l'espace de ventilation est :

permettre l'écoulement de l'eau
assurer la circulation de l'air
limiter l'humidité

Grâce au vide sous la terrasse, la structure sèche plus rapidement, ce qui empêche l'accumulation d'humidité.

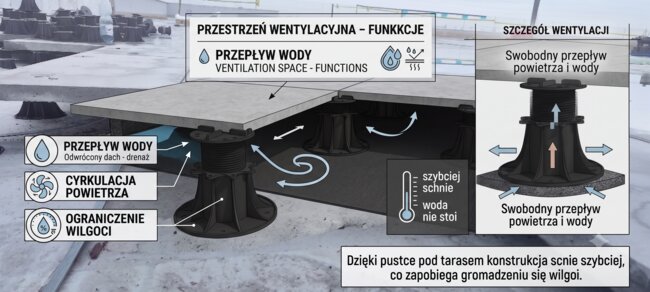

1 - Flux d'air

Comme l'indique le point

1 - l'air pénètre sous la structure de la terrasse et ressort à l'extérieur par les joints ouverts (fuges) entre les dalles de terrasse. Comme les dalles sont posées « à sec » sur les plots et ne sont pas scellées avec du mortier, ces joints restent complètement ouverts, servant de canaux naturels d'entrée et de sortie pour l'air.

2 - Circulation de l'air

Comme le montrent les flèches au point 2, un espace vide (soubassement) se forme sous les dalles surélevées. Cette chambre libre permet à l'air qui est entré par les joints de circuler librement autour et entre les plots. Le mouvement continu de l'air empêche l'accumulation de chaleur sous les dalles et garantit que toute la partie inférieure de la terrasse est constamment ventilée.

3 - Limitation de l'humidité

Le point 3 (détaillé également dans l'encadré à droite) montre que la combinaison du flux constant et de la circulation de l'air conduit directement à une limitation efficace de l'humidité. L'encadré sur le graphique souligne clairement les avantages de cette solution :

-Sèche plus vite – le mouvement de l'air fait que l'humidité sous les dalles s'évapore rapidement.

-L'eau ne stagne pas – l'eau de pluie ne s'accumule pas sous la structure, ce qui maintient le soubassement sec, empêchant ainsi la formation de moisissures, de champignons et la détérioration des matériaux.
