À quelle distance installer les plots réglables sous les lambourdes de terrasse ? 40 cm, 50 cm, 60 cm, ou peut-être 70 cm ?
C'est l'une des questions les plus fréquemment posées lors de la conception d'une terrasse en lames sur plots.
Il n'existe cependant pas une seule distance correcte pour toutes les structures.
L'espacement des plots sous la lambourde dépend principalement de :
- du matériau dont est faite la lambourde,
- des dimensions de sa section,
- surtout de sa hauteur en position de montage,
- de la structure du profilé lui-même,
- des charges prévues pour la terrasse.
En pratique, dans les terrasses résidentielles typiques, les supports sous les lambourdes sont souvent espacés d'environ 40 à 70 cm, mais pour une lambourde spécifique, la valeur appropriée peut être à la fois inférieure et supérieure.
Ce qui est très important, lors de la conception de la structure, il existe deux espacements différents qui sont souvent confondus :
A. l'espacement des plots le long de la lambourde – dépend principalement de la résistance et de la rigidité de la lambourde,
B. l'espacement entre les lambourdes adjacentes – résulte principalement des exigences du fabricant de lames de terrasse.
Ce sont deux valeurs indépendantes.
Terrasse Surélevée – systèmes de montage et technologie pour les professionnels
1. Espacement des plots le long de la lambourde
La première dimension détermine tous les combien de centimètres une lambourde individuelle est soutenue par un plot réglable.
Imaginons une lambourde de 4 mètres de long.
Elle peut être soutenue par des plots :
- tous les 40 cm,
- tous les 50 cm,
- tous les 60 cm,
- tous les 70 cm,
- ou – si ses paramètres structurels le permettent – encore moins fréquemment.
Cette distance ne doit cependant pas être choisie au hasard.
La lambourde entre deux plots se comporte comme un élément structurel transmettant la charge. Plus la distance entre les points d'appui est grande, plus sa rigidité est importante.
C'est pourquoi la question principale ne devrait pas être :
« Quelle est la résistance du plot ? »
mais :
« Quelle portée la lambourde utilisée peut-elle franchir en toute sécurité ? »
Le plot est un point d'appui. C'est la lambourde qui doit transmettre la charge entre les points d'appui successifs.
Les fabricants de systèmes de terrasses conditionnent également la distance entre les supports au type et à la section de la lambourde. Par exemple, Jouplast donne une recommandation générale d'environ 70 cm, tout en précisant que la distance doit être adaptée à l'essence du bois et à la section de la lambourde.
De quoi dépend la distance maximale entre les plots ?
Quatre facteurs sont les plus importants.
1..Matériau de la lambourde
Les lambourdes de terrasse peuvent être fabriquées, entre autres, à partir de :
- bois résineux,
- bois feuillu et exotique,
- aluminium,
- composite,
- matériaux plastiques,
- acier.
Ces matériaux ont des rigidités différentes et se comportent différemment sous charge.
Cela ne signifie toutefois pas qu'une lambourde en aluminium peut toujours être soutenue moins fréquemment qu'une lambourde en bois.
Le matériau seul ne suffit pas à déterminer l'espacement des supports.
La section de la lambourde est tout aussi importante, et souvent même plus importante.
2. La hauteur de la lambourde est d'une importance capitale
Comparons deux lambourdes en bois :
40 × 40 mm
et
40 × 70 mm posée sur chant.
La deuxième lambourde a une hauteur structurelle de 70 mm, ce qui la rend nettement plus rigide à la flexion.
C'est pourquoi elle peut être supportée à des intervalles plus grands.
C'est un principe important :
Nous ne regardons pas seulement la largeur de la lambourde. Sa hauteur dans le sens de la charge est déterminante.
C'est pourquoi une lambourde de 40 × 70 mm ne doit pas être posée « à plat » sans nécessité. Posée sur chant, elle utilise sa section beaucoup plus efficacement.
3. La construction du profilé a également son importance
Dans le cas des profilés en aluminium, l'information suivante ne suffit pas :
« Lambourde en aluminium 25 × 40 mm ».
Ce qui compte également :
- quelle dimension est placée verticalement,
- l'épaisseur des parois du profilé,
- sa géométrie,
- la présence de nervures internes,
- l'alliage d'aluminium utilisé,
- la méthode d'assemblage des éléments de la structure.
C'est pourquoi deux lambourdes en aluminium ayant les mêmes dimensions extérieures peuvent présenter une capacité portante et une rigidité différentes.
Les systèmes structurels complets en sont un bon exemple. Pour le profilé en aluminium DuoSpan d'une hauteur de 51 mm, le fabricant indique pour les applications résidentielles des supports espacés jusqu'à 900 mm, tandis que pour des charges commerciales plus élevées, il réduit la distance à 600 mm. Cela montre que l'espacement des supports est un paramètre de l'ensemble de la structure et de la charge prévue, et non du plot lui-même.
4. Charge de la terrasse
La même lambourde peut nécessiter un espacement différent des plots en fonction de l'utilisation de la terrasse.
On conçoit différemment :
- un balcon privé,
- une terrasse de maison individuelle,
- une terrasse de restaurant,
- un espace hôtelier,
- une terrasse publique,
- une structure pour équipements lourds.
Plus les charges prévues sont importantes, plus il peut être nécessaire de réduire la distance entre les supports.
C'est pourquoi les valeurs présentées ci-dessous doivent être considérées comme des recommandations indicatives pour les terrasses typiques soumises à un trafic piétonnier, et non comme un tableau des portées maximales de la structure.
Exemple d'espacement des plots pour différents types de lambourdes
Le tableau ci-dessous montre à quel point le mode de support peut varier en fonction du matériau et de la section de la lambourde.
Voici le texte du tableau transformé en liste lisible :
- Bois dur 40 × 40 mm (section carrée)
- Espacement indicatif des plots le long de la lambourde : env. 50–60 cm
- Remarques : La faible section limite la portée malgré les bonnes propriétés du bois
- Bois résineux 40 × 70 mm (70 mm verticalement, « sur chant »)
- Espacement indicatif des plots le long de la lambourde : env. 60–70 cm
- Remarques : La section haute offre une rigidité nettement supérieure
- Aluminium 25 × 40 mm (selon la conception du profilé)
- Espacement indicatif des plots le long de la lambourde : env. 40–60 cm
- Remarques : La valeur exacte dépend de la hauteur de réglage, de l'épaisseur des parois et de la géométrie du profilé
Remarque importante concernant la lambourde en aluminium 25 × 40 mm
Si le profil est positionné de sorte que 40 mm soit la dimension verticale, ses capacités structurelles seront supérieures à celles d'un profil dont la hauteur n'est que de 25 mm.
C'est pourquoi, pour un profil bas de 25 mm de hauteur, il convient d'adopter un entraxe de supports plus prudent, par exemple environ 40–50 cm, à moins que le fabricant du profil concerné n'autorise une portée plus importante.
En revanche, si 40 mm constitue la hauteur structurelle du profil, on peut souvent envisager un entraxe d'environ 50–60 cm.
Les données techniques du fabricant de la lambourde spécifique ou les calculs structurels ont toujours priorité.
Trois sections côte à côte :
- bois dur 40 × 40 mm → supports tous les 50–60 cm,
- bois tendre 40 × 70 mm « sur chant » → supports tous les 60–70 cm,
- aluminium 25 × 40 mm → supports à titre indicatif tous les 40–60 cm.
Il serait bon de montrer sous chaque lambourde deux ou trois supports ainsi qu'une flèche de cote entre eux.
Pourquoi une lambourde 40 × 70 mm peut-elle être supportée moins fréquemment qu'une 40 × 40 mm ?
C'est une source fréquente de malentendus.
Quelqu'un pourrait dire :
« Pourtant, les deux lambourdes ont 40 mm de largeur ».
Oui, mais la largeur n'est qu'une des dimensions.
La lambourde 40 × 70 mm posée sur chant possède 70 mm de hauteur, ce qui lui permet de bien mieux résister à la flexion.
C'est pourquoi, lors de la conception de la sous-structure, il faut toujours indiquer non seulement le matériau, mais également la section complète ainsi que son mode de positionnement.
La formulation :
« J'ai une lambourde en bois »
est insuffisante pour déterminer l'entraxe correct des plots.
Nous avons besoin d'au moins les informations suivantes :
quel matériau + quelle section + comment la lambourde est-elle positionnée.
L'entraxe dépend-il du type de plot ?
Dans une structure de terrasse typique, le type de plot ne détermine pas l'entraxe entre les supports de la lambourde.
Le plot doit bien entendu :
- posséder une résistance appropriée,
- être stable,
- être conçu pour supporter des lambourdes,
- permettre une fixation correcte du profil utilisé.
En revanche, le fait que les supports soient espacés par exemple de 40, 50 ou 70 cm dépend avant tout des paramètres de la lambourde et de la charge de la structure.
Les plots de terrasse présentent une très grande résistance à la compression ; c'est pourquoi, dans les terrasses piétonnes typiques, l'élément nécessitant une analyse particulière est souvent précisément la sous-structure entre les points d'appui. Les paramètres de résistance des différentes séries de plots doivent toujours être vérifiés dans la documentation technique du fabricant.
Attention : il existe un deuxième espacement – la distance entre les lambourdes
C'est très important.
Jusqu'à présent, nous avons parlé de la distance :
PLOT → PLOT
le long d'une seule lambourde.

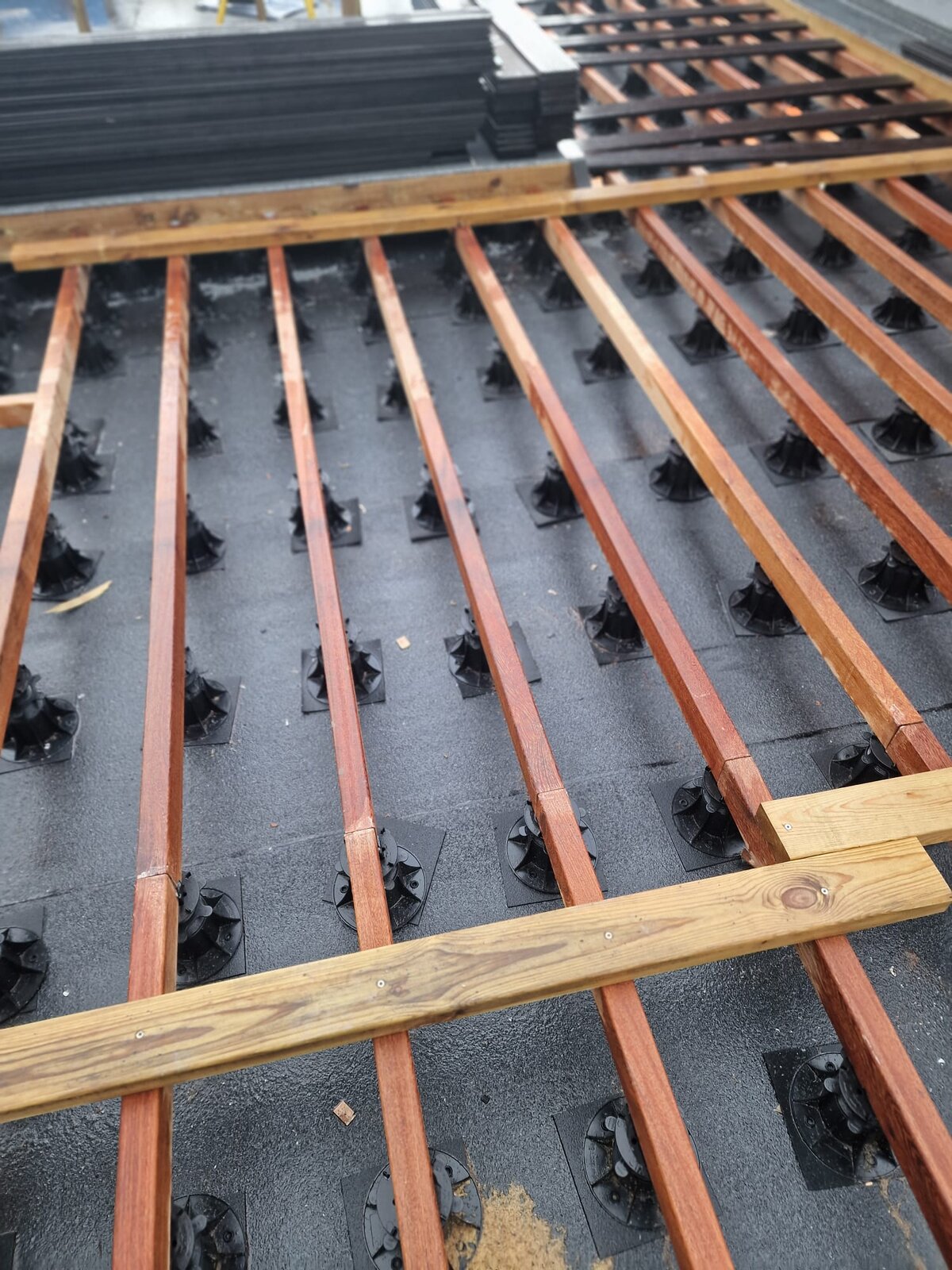

Mais la structure de la terrasse possède également une deuxième dimension :
LAMBOURDE → LAMBOURDE
c'est-à-dire la distance entre les lambourdes adjacentes.
Et ce paramètre se détermine tout à fait différemment.
De quoi dépend l'espacement entre les lambourdes ?
L'espacement des lambourdes résulte avant tout du type de lame de terrasse utilisé et des instructions de son fabricant.
C'est la lame qui est posée entre deux lambourdes adjacentes, c'est pourquoi ce sont ses :
- matériau,
- épaisseur,
- largeur,
- structure,
- rigidité,
- mode de fixation
qui déterminent la distance maximale admissible entre les lambourdes.
Ce n'est pas la série de plots utilisés qui la détermine.
Par exemple, les fabricants de systèmes de terrasses peuvent recommander environ 500 mm entre les lambourdes pour certaines lames en bois naturel, et environ 400 mm pour les lames composites. Jouplast indique justement 500 mm pour le bois naturel et 400 mm pour le composite, tout en recommandant de vérifier les exigences du fabricant de la lame.
D'autres fabricants de lames exigent des valeurs encore plus faibles. TimberTech, pour beaucoup de ses lames, définit un espacement maximal d'environ 16 pouces, soit environ 406 mm, tandis que Millboard, pour une pose des lames perpendiculaire aux lambourdes, indique un maximum de 400 mm.
C'est pourquoi il n'existe pas une seule valeur universelle d'espacement des lambourdes pour toutes les lames.
Exemple : des plots tous les 60 cm ne signifient pas des lambourdes tous les 60 cm
Supposons que nous concevions une terrasse avec :
- une lambourde qui peut être supportée tous les 60 cm,
- une lame composite dont le fabricant exige des lambourdes espacées au maximum de 40 cm.
La disposition correcte se présente alors comme suit :
Le long de la terrasse :
plot – 60 cm – plot – 60 cm – plot
En travers de la terrasse :
lambourde – 40 cm – lambourde – 40 cm – lambourde

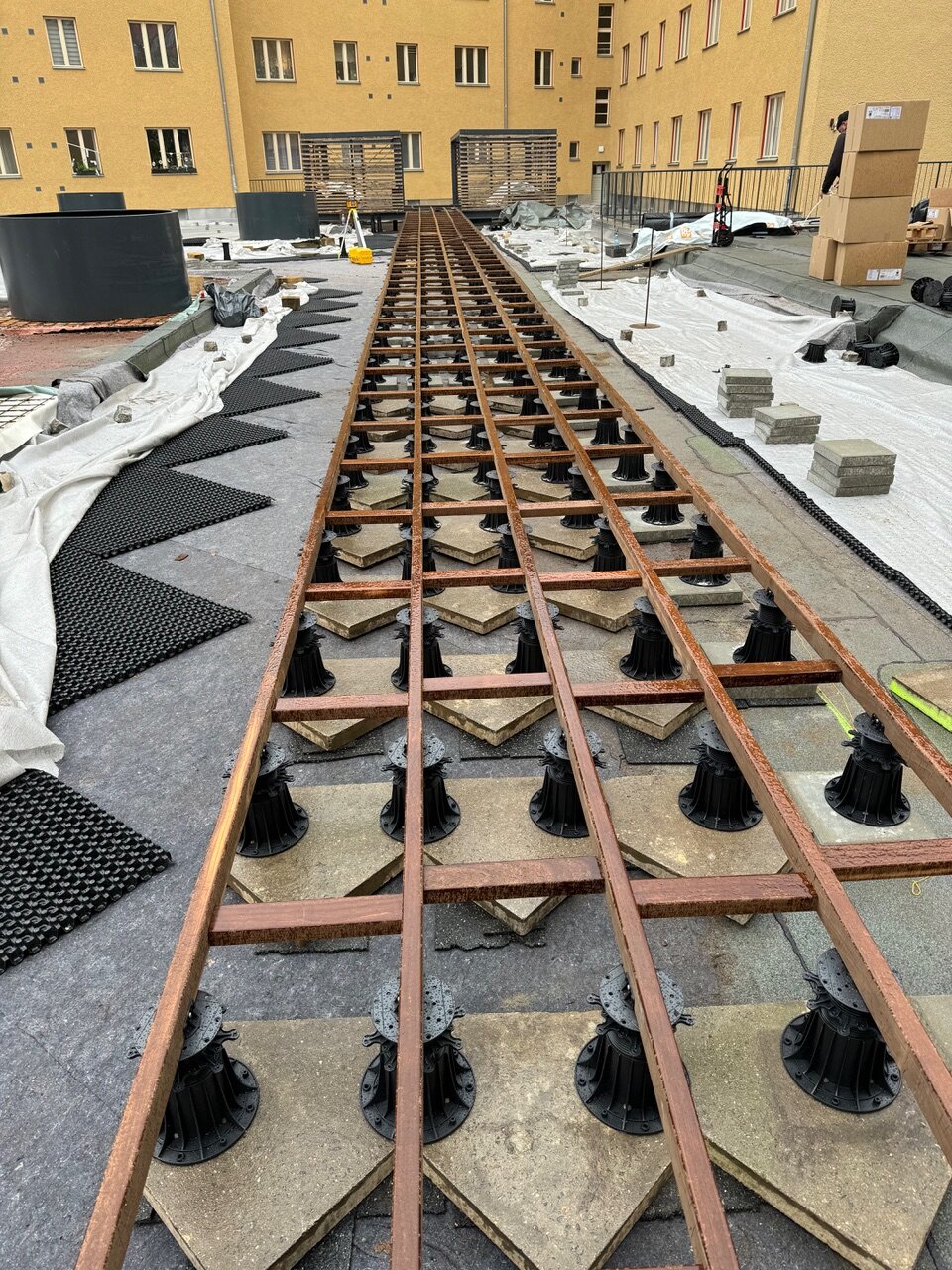

On obtient donc un maillage :
60 × 40 cm
et non 60 × 60 cm.
C'est précisément cette combinaison de deux dimensions qui permet de calculer correctement la structure de la terrasse.
Est-ce que la lame en bois et la lame composite nécessitent le même espacement des lambourdes ?
Pas nécessairement.
On ne peut pas adopter une seule valeur même pour l'ensemble du groupe « lames composites ».
Un fabricant peut autoriser un espacement de 400 mm, un autre de 350 mm, et pour certaines applications, un espacement de 300 mm peut être requis.
L'espacement peut également être influencé par :
- l'épaisseur de la lame,
- la structure pleine ou alvéolaire,
- la pose de la lame en diagonale,
- l'utilisation privée ou commerciale,
- l'emplacement de charges particulières.
C'est pourquoi, lors de la conception d'une terrasse, il faut d'abord vérifier la notice de pose du fabricant de la lame, et ce n'est qu'ensuite que l'on doit planifier les lambourdes.
Et que se passe-t-il si les lames sont posées en diagonale ?
Si la lame n'est pas posée perpendiculairement aux lambourdes, sa portée réelle entre les points d'appui augmente.
C'est pourquoi les fabricants exigent souvent dans ce cas une réduction de l'espacement entre les lambourdes.
C'est une preuve supplémentaire que :
l'espacement des lambourdes découle des exigences du revêtement, et non du type de plots réglables situés sous la structure.
Comment bien choisir les deux espacements ?
Le plus simple est de procéder en deux étapes.
Étape 1 – déterminez l’espacement des plots
Vérifiez :
- le type de lambourde,
- le matériau,
- la section,
- la hauteur de la section,
- la méthode d’installation,
- la documentation du fabricant,
- la charge prévue.
Sur cette base, vous déterminez :
à quelle distance soutenir la lambourde.
Exemple :
60 cm.
Étape 2 – déterminez l’entraxe des lambourdes
Vérifiez les instructions du fabricant de la lame de terrasse.
Sur cette base, vous déterminez :
à quelle distance espacer les lambourdes adjacentes.
Exemple :
40 cm.
La grille finale des plots est alors :
60 × 40 cm
Ce n’est qu’en ayant les deux dimensions que l’on peut calculer correctement le nombre de plots nécessaires.
Combien de plots par m² de terrasse surélevée ? Comment calculer le nombre de plots étape par étape
Où faut-il installer des plots supplémentaires ?
Indépendamment de l’entraxe standard, la structure peut nécessiter des points d’appui supplémentaires.
Cela concerne notamment :
- les jonctions de deux lambourdes,
- les extrémités des lambourdes,
- les bords de la terrasse,
- les marches,
- les formes atypiques,
- les zones de concentration de charges,
- les éléments d’équipement lourds,
- les changements de direction de la structure.
Une attention particulière doit être portée aux jonctions de deux sections de lambourde.
La jonction ne doit pas se trouver par hasard au milieu d’une grande portée entre les plots.
Dans de tels endroits, il faut prévoir un support approprié conformément à la solution adoptée pour la sous-structure spécifique. Dans les instructions des systèmes, on rencontre également l’exigence de joindre les extrémités des profilés directement au-dessus du support.
Est-ce que plus il y a de plots, mieux c’est ?
Réduire l’entraxe des supports augmente la rigidité de la structure, mais cela ne signifie pas qu’il faille installer inutilement le nombre maximal possible de plots.
Une structure correctement conçue doit trouver un équilibre entre :
- la sécurité,
- la rigidité,
- la consommation de matériau,
- le temps de montage,
- le coût de toute la terrasse.
Si une lambourde donnée nécessite un support tous les 50 cm, installer des supports tous les 25 cm n’apporte généralement pas de bénéfice économique justifié.
D’un autre côté, augmenter l’entraxe de 50 cm recommandés à 80 ou 100 cm uniquement pour réduire le nombre de plots peut entraîner une flexion excessive de la structure.
L’erreur la plus courante : une seule valeur pour toute la terrasse
Nous rencontrons souvent l’hypothèse suivante :
« Je vais tout faire avec une grille de 50 × 50 cm et ce sera bien. »
Parfois, cette disposition est effectivement appropriée.
Elle ne doit cependant pas être considérée comme une règle universelle.
Nous pouvons avoir par exemple :
- une lambourde nécessitant un support tous les 50 cm,
- une lame nécessitant des lambourdes tous les 30 cm,
soit une grille :
50 × 30 cm.
Nous pouvons également avoir :
- une lambourde plus rigide supportée tous les 70 cm,
- une lame nécessitant des lambourdes tous les 40 cm,
soit :
70 × 40 cm.
Les deux solutions peuvent être correctes.
Résumé – à quelle distance installer les plots sous les lambourdes ?
Il n'existe pas une distance universelle entre les plots réglables sous les lambourdes.
Dans les constructions typiques de terrasses privées, on peut rencontrer des espacements allant d'environ 40 à 70 cm, mais la valeur correcte doit être adaptée à la lambourde utilisée.
À titre indicatif, on peut retenir :
- bois dur 40 × 40 mm – environ 50 à 60 cm,
- bois tendre 40 × 70 mm posé sur chant – environ 60 à 70 cm,
- profilé en aluminium bas 25 × 40 mm – environ 40 à 60 cm, selon la géométrie et la méthode de pose.
La règle la plus importante est la suivante :
L'espacement des plots le long de la lambourde dépend de la lambourde. L'espacement entre les lambourdes dépend de la lame.
Ce sont deux paramètres indépendants et les deux doivent être pris en compte lors de la conception de la terrasse.
Terrasse Surélevée – systèmes de montage et technologie pour les professionnels
FAQ – questions fréquemment posées
Tous les combien de centimètres installer les plots sous les lambourdes ?
Dans les terrasses privées typiques, on utilise souvent un espacement d'environ 40 à 70 cm. La valeur exacte dépend toutefois du matériau, de la section, de la hauteur et de la rigidité de la lambourde utilisée, ainsi que des charges supportées par la terrasse.
Peut-on installer les plots sous la lambourde tous les 50 cm ?
Oui. Un espacement d'environ 50 cm est une valeur souvent utilisée et prudente pour de nombreuses sous-structures de terrasse de faible hauteur. Cela ne signifie toutefois pas que 50 cm est une valeur obligatoire pour chaque lambourde.
Peut-on espacer les plots de 70 cm ?
Oui, à condition que la lambourde utilisée présente une rigidité suffisante et que le fabricant ou le concepteur de la structure autorise une telle portée. Certains systèmes destinés aux terrasses en bois considèrent environ 70 cm comme un espacement typique des supports.
De quoi dépend l'espacement des plots sous la lambourde ?
Principalement du matériau de la lambourde, de sa section, de la hauteur structurelle, de la géométrie du profil et des charges prévues.
La hauteur de la lambourde influence-t-elle l'espacement des plots ?
Oui. Une section plus haute, placée dans la bonne orientation, est généralement beaucoup plus rigide qu'un profil bas, ce qui peut permettre des distances plus grandes entre les points de support.
La distance entre les lambourdes dépend-elle des plots ?
Non. Le type de plots utilisé ne détermine pas la distance entre les lambourdes. L'espacement maximal des lambourdes résulte avant tout des exigences du fabricant des lames de terrasse utilisées.
À quelle distance installer les lambourdes sous une lame composite ?
Il faut toujours appliquer la valeur déterminée par le fabricant de la lame spécifique. Selon le système, cela peut être par exemple 300, 350 ou 400 mm. Dans de nombreux systèmes composites, on rencontre un espacement maximal d'environ 400 mm.
L'espacement des plots et l'espacement des lambourdes peuvent-ils être différents ?
Oui – et c'est généralement le cas. Par exemple, nous pouvons soutenir chaque lambourde avec des plots espacés de 60 cm, tandis que les lambourdes adjacentes sont espacées de 40 cm. Nous obtenons alors un maillage de supports de 60 × 40 cm.
Faut-il réduire l'espacement des plots en cas de charge plus importante ?
Souvent, oui. Un bon exemple est celui des systèmes en aluminium testés, pour lesquels le fabricant autorise un espacement des supports plus grand pour les charges résidentielles et plus petit pour les applications commerciales.
