Quelle est la hauteur minimale d'une terrasse surélevée sur plots ?

Si vous avez besoin seulement d'une réponse courte :

• plot réglable le plus bas : 10 mm – SPIRAL 10–17 mm,
• support le plus bas sans réglage : 2 mm – cale PAD-002,
• hauteur minimale d'une terrasse avec dalle céramique de 20 mm sur cale de 2 mm : environ 22 mm,
• hauteur minimale d'une terrasse avec dalle de 20 mm sur plot réglable SPIRAL : environ 30 mm,
• hauteur minimale d'une terrasse en lames sur lambourde en aluminium : environ 48 mm avec une cale de 3 mm ou environ 55 mm avec un plot réglable à partir de 10 mm.

En pratique, la hauteur exacte dépend encore du type de revêtement, du support, des pentes existantes et de la capacité de nivellement requise de la structure.

Les variantes les plus basses possibles – exemples :

• Support : 2 mm
• Surface / structure : dalle en céramique 20 mm
• Hauteur minimale indicative : 22 mm

• Support : 10 mm
• Surface / structure : dalle en céramique 20 mm
• Hauteur minimale indicative : 30 mm

• Support : patin en granulés en caoutchouc SBR 3 mm
• Surface / structure : lambourde en aluminium 25 mm, planche d'env. 20 mm
• Hauteur minimale indicative : env. 48 mm

• Support : 10 mm
• Surface / structure : lambourde ALU 25 mm + planche env. 20 mm
• Hauteur minimale indicative : env. 55 mm

Important : la hauteur du plot n'est pas la même que la hauteur de la terrasse finie. Lors de la conception, il faut toujours calculer l'ensemble de la structure en couches, de la base à la surface supérieure de la dalle ou de la planche.

Si par hauteur minimale nous entendons la hauteur la plus basse à laquelle nous souhaitons toujours pouvoir régler et mettre à niveau la terrasse, la solution est le plot de la série SPIRAL 10–17 mm.

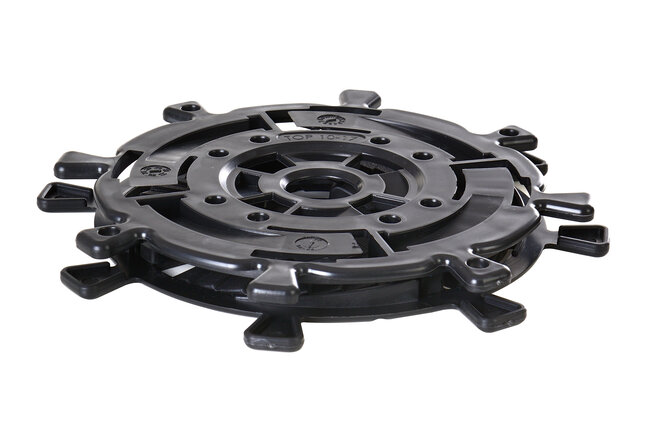

Sa hauteur minimale est de 10 mm, et la plage de réglage du premier modèle couvre des hauteurs de 10 à 17 mm.

Cela est particulièrement important dans les endroits où l'espace entre le support et la surface prévue de la terrasse est très réduit, mais où nous avons néanmoins besoin de pouvoir corriger les différences de hauteur.

Le plus souvent dans les cas suivants :

• le niveau de la terrasse finie est très proche du support existant,
• il faut adapter la surface de la terrasse au seuil de la porte-fenêtre,
• le support présente de légères irrégularités,
• il existe une pente nécessitant une correction,
• on souhaite un nivellement précis des dalles,
• la hauteur de la structure varie sur l'ensemble de la terrasse.

Ce dernier point est très important.

Si nous avons par exemple un espace de 10 mm à une extrémité de la terrasse à 16 mm à l'autre, une seule cale de hauteur fixe ne résoudra pas le problème. Le plot réglable permet de régler chaque point d'appui individuellement.

C'est probablement la partie la plus importante de la réponse.

Le client mesure très souvent la distance :

entre le support existant et le bord inférieur du seuil de la porte de la terrasse

et demande : « J'ai ici 3 cm. Est-ce qu'une terrasse surélevée peut tenir ? »

Dans ce cas, l'information selon laquelle nous avons un plot d'une hauteur de 10 mm ne suffit pas.

Il faut calculer toutes les couches de la construction.

Dans le cas d'une terrasse avec dalles, la formule la plus simple est la suivante :

Pour la pose ponctuelle sur plots, on utilise des dalles de terrasse spécialement préparées. Une solution très répandue est celle des dalles en grès cérame d'une épaisseur de 20 mm.

Lors de la conception, il faut toujours vérifier la déclaration et les directives du fabricant de la dalle concernant la méthode de support.

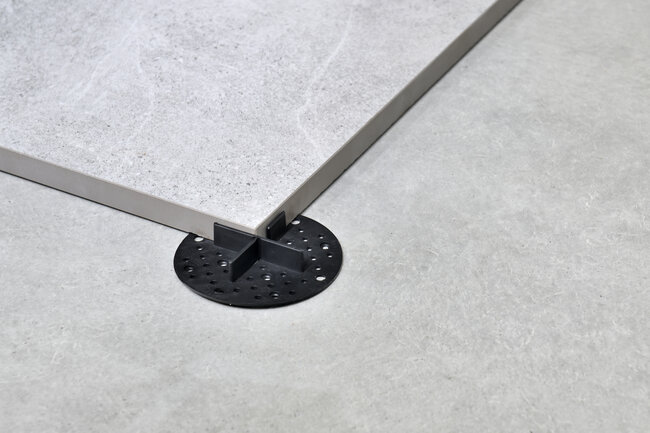

Calcul :

20 mm + 2 mm = 22 mm

La hauteur minimale théorique d'un tel système est donc d'environ :

22 mm

soit 2,2 cm du sol à la surface supérieure de la dalle.

C'est l'un des systèmes de terrasse posée à sec les plus bas possibles.

Il faut être prudent à ce niveau.

Les fines dalles céramiques standard destinées à être collées ne doivent pas être automatiquement considérées comme des dalles adaptées à un support ponctuel sur plots.

Sur une terrasse surélevée, la dalle ne repose pas sur toute la surface d'un mortier-colle. Elle est soutenue en des points précis, elle doit donc être destinée par le fabricant à une telle utilisation et posséder une résistance appropriée.

En pratique, on utilise très souvent des dalles en grès cérame de 20 mm d'épaisseur, conçues spécialement pour les applications extérieures et la pose sur plots.

Il ne faut donc pas réduire la hauteur totale de la structure en utilisant une dalle fine quelconque de 8, 9 ou 10 mm destinée au collage traditionnel.

5 règles grâce auxquelles les dalles de terrasse sur plots ne se fissureront pas.

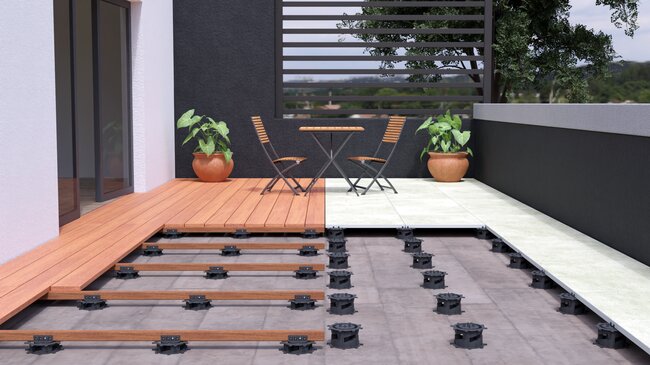

Hauteur minimale d'une terrasse en lames sur lambourdes

La situation est un peu différente pour les terrasses :

• en bois,
• en composite,
• en WPC,
• réalisées avec d'autres lames montées sur lambourdes.

Ici, il faut additionner trois éléments :

support + lambourde + lame = hauteur de la terrasse

Par exemple :

• patin en granulés en caoutchouc SBR – 3 mm,
• lambourde en aluminium basse – environ 25 mm,
• lame de terrasse – environ 20 mm.

Calcul :

3 + 25 + 20 = 48 mm

Autrement dit, une terrasse très basse sur lambourdes peut avoir dans cette configuration environ :

48 mm, soit moins de 5 cm.

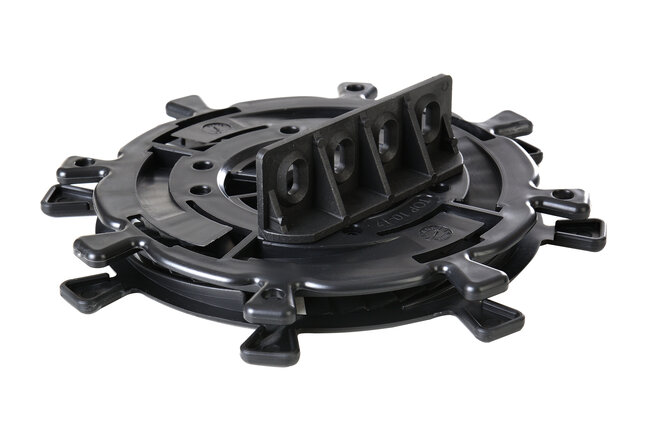

Si, au lieu d'une cale de 3 mm, nous utilisons un plot SPIRAL qui commence le réglage à partir de 10 mm :

10 + 25 + 20 &= 55 mm

nous obtenons environ : 55 mm de hauteur totale de la structure.

En contrepartie de quelques millimètres supplémentaires, nous pouvons régler la hauteur de chaque point d'appui.

Cela facilite souvent beaucoup le montage.

Sur une terrasse très basse, la tentation est grande d'utiliser un profilé aussi fin que possible. Ce n'est pas toujours une bonne solution.

La lambourde posée sur les plots est soutenue ponctuellement, et entre les points d'appui, elle transmet les charges agissant sur la terrasse.

C'est pourquoi elle doit posséder une rigidité suffisante.

En pratique, pour les constructions basses, les profilés en aluminium sont particulièrement avantageux. Dans une telle application, il convient d'adopter un profilé d'une hauteur appropriée – par exemple d'environ 25 mm ou plus, selon sa section, l'espacement des supports, l'espacement des lambourdes et la charge prévue.

Il ne faut donc pas choisir la lambourde uniquement en fonction de sa hauteur. L'espacement final des supports et les charges admissibles doivent découler des paramètres du système utilisé.

Et qu'en est-il de la pente du support ?

Pour les terrasses très basses, la pente est d'une importance capitale.

Imaginons un balcon où il existe une différence de hauteur de 20 mm entre une extrémité et l'autre.

Si nous disposons de 30 mm près de la porte, il peut y en avoir déjà 50 mm du côté opposé.

C'est pourquoi il ne faut pas répondre à la question :

« Quel plot utiliser ? » sur la base d'une seule mesure de hauteur.

Avant de choisir les plots, il convient de mesurer au minimum :

• le point le plus bas du support,
• le point le plus haut du support,
• le niveau de la surface prévue de la terrasse,
• l'épaisseur du revêtement choisi.

Ce n'est qu'alors que nous obtenons la plage réelle des hauteurs nécessaires des supports.

Comment calculer la hauteur nécessaire du plot ?

Dans le cas des dalles :

hauteur du plot = niveau de la terrasse finie – niveau du support – épaisseur de la dalle

Exemple :

Distance du support au niveau de la terrasse finie :

42 mm

Épaisseur de la dalle :

20 mm

42 mm – 20 mm = 22 mm

Nous avons donc besoin d'un plot permettant d'obtenir environ 22 mm de hauteur.

À cet endroit, on peut utiliser un modèle approprié de la série SPIRAL.

hauteur du plot = hauteur de la terrasse finie – épaisseur de la lame – hauteur de la lambourde

Exemple :

Hauteur disponible :80 mm

Lame : 20 mm

Lambourde : 25 mm

80 – 20 – 25 = 35 mm

Il reste donc environ 35 mm pour le plot lui-même.

Que choisir pour une terrasse de très faible hauteur ?

On peut adopter une règle simple.

Si la surface est constituée de dalles de 20 mm, il faut envisager des cales de hauteur fixe, par exemple de 2 mm, ainsi que d'éventuels éléments de nivellement fins.

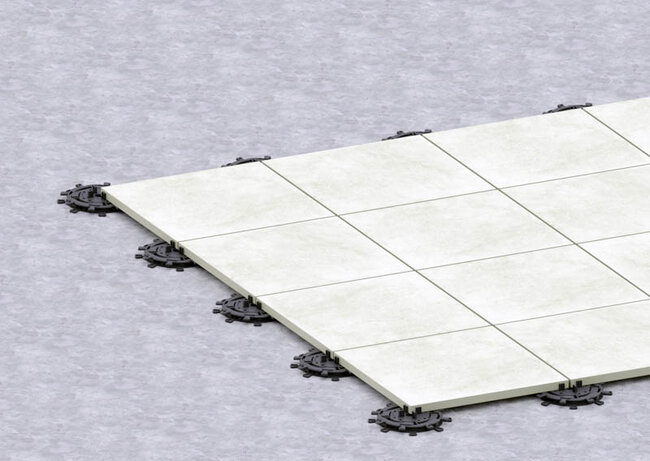

Nous pouvons utiliser une dalle de 20 mm ainsi qu'un plot réglable SPIRAL à partir de 10 mm.

Un système très bas est possible :

Patin en granulés en caoutchouc SBR + lambourde en aluminium basse + lame.

On peut envisager :

SPIRAL + lambourde en aluminium basse + lame.

Ne concevez pas la terrasse « au plus juste »

Bien que mathématiquement on puisse obtenir une hauteur minimale, par ex. 22, 30 ou 48 mm, dans un projet réel, il est préférable de laisser une certaine marge.

Les supports de construction sont très rarement parfaitement plans.

Sur place, peuvent apparaître :

• des irrégularités locales,
• des pentes,
• des recouvrements d'étanchéité,
• des regards et des évacuations,
• des habillages en métal,
• des différences de niveaux,
• des installations passant sous la terrasse.

C'est pourquoi, avant d'acheter les éléments de structure, il est utile de réaliser des mesures de hauteur en de nombreux points de toute la surface.

Terrasse Surélevée – systèmes de montage et technologie pour les professionnels

Une terrasse basse ne signifie pas l'absence d'espace pour l'écoulement de l'eau

L'une des questions fréquentes est également de savoir si, avec un espace réduit sous les dalles, l'eau pourra s'écouler librement.

Dans une terrasse surélevée, l'eau passe par les joints ouverts entre les dalles, puis s'écoule le long de la couche située sous la surface.

C'est pourquoi il est important non seulement de surélever les dalles, mais aussi de préparer correctement le support et de garantir le chemin d'écoulement de l'eau.

Joints ou espaces sur une terrasse extérieure : comment choisir la bonne largeur ?

Comment réaliser soi-même une terrasse sur gravier, pelouse ou béton ?

La réponse dépend de ce que l'on entend par hauteur de la terrasse.

Si l'on parle de l'élément de support le plus bas, on peut descendre jusqu'à :

2 mm – cale en caoutchouc à hauteur fixe.

Si l'on a besoin d'un plot réglable :

10 mm – SPIRAL 10–17 mm.

Si l'on s'intéresse à toute la terrasse avec une dalle en céramique de 20 mm :

• environ 22 mm sur une cale en caoutchouc de 2 mm,
• environ 30 mm sur un plot réglable de 10 mm.

Si en revanche on construit une terrasse en lames sur lambourdes :

• environ 48 mm avec une cale en caoutchouc de 3 mm + une lambourde de 25 mm + une lame de 20 mm,
• environ 55 mm avec un plot de 10 mm + une lambourde de 25 mm + une lame de 20 mm.

C'est pourquoi, avant de choisir le système, il vaut la peine de répondre à quatre questions :

Quelle est ma hauteur totale disponible ?

La terrasse sera-t-elle réalisée en dalles ou en lames ?

Ai-je besoin d'un réglage en hauteur ?

Quelles sont les différences de niveau sur le support ?

Ce n'est qu'ensuite que l'on peut choisir correctement les plots ou les cales en caoutchouc.

Le plot réglable le plus bas de la série SPIRAL a une plage de 10–17 mm. Il permet de régler la hauteur dès environ 10 mm.

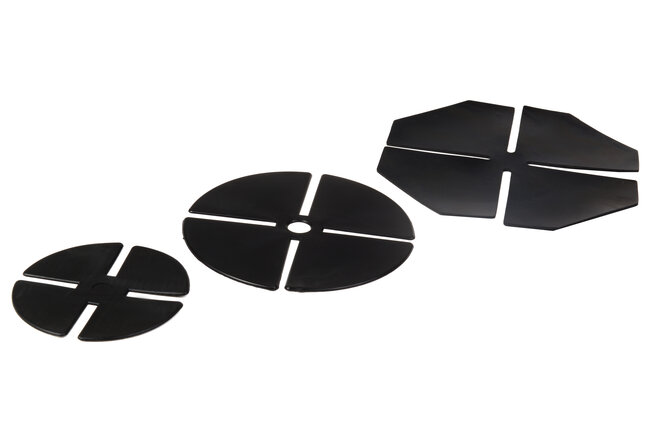

Si une régulation mécanique de la hauteur n'est pas nécessaire, on peut utiliser des cales de hauteur fixe. Les solutions les plus basses sous les dalles font environ 2 mm.

Oui. Avec une dalle en céramique de 20 mm d'épaisseur et un plot SPIRAL réglé à 10 mm, la hauteur totale de la structure est d'environ 30 mm.

Avec une dalle de terrasse typique d'une épaisseur de 20 mm, c'est très difficile, car la surface elle-même occupe déjà environ 20 mm. Avec une cale en caoutchouc de 2 mm, la hauteur minimale du système est d'environ 22 mm.

En utilisant un patin en granulés en caoutchouc SBR de 3 mm, une lambourde en aluminium d’environ 25 mm de hauteur et une lame d’environ 20 mm, la structure peut mesurer environ 48 mm. Les valeurs exactes dépendent des éléments utilisés et de l’espacement requis des supports.

Il ne faut pas automatiquement utiliser des dalles fines ordinaires destinées à être collées comme dalles supportées ponctuellement. La dalle doit être prévue par le fabricant pour ce type de pose. Dans les terrasses surélevées, on utilise très souvent des dalles en grès spéciales d'une épaisseur d'environ 20 mm.

Dans ce cas, il est préférable de choisir un système réglable dont les plages de hauteur couvrent toute la surface. La série SPIRAL commence à 10 mm et permet de poursuivre le réglage dans les plages suivantes.

Il faut déterminer le niveau cible de la surface supérieure de la terrasse, puis mesurer la distance jusqu'au sol à plusieurs endroits et soustraire l'épaisseur de la dalle ou l'épaisseur de la lame et de la lambourde. On obtient ainsi la hauteur réelle des plots nécessaires.
