Localisation : Dubai Safari Park, Dubaï, Émirats arabes unis
Type d'ouvrage : espace récréatif ouvert au public
Étendue des travaux : surface surélevée de fontaine au sol
Revêtement : dalles en pierre de dimensions variées
Système de montage : plots réglables pour dalles SOLVER MAX
Exigences principales : stabilité, accès aux installations et adaptation à la géométrie circulaire
Défi – revêtement au-dessus de l'installation de la fontaine
Les plots réglables sont le plus souvent utilisés lors de la construction de terrasses et de toitures-terrasses. La réalisation au Dubai Safari Park montre cependant que le système peut également être utilisé dans des constructions plus exigeantes.
Dans la partie centrale de la place accessible au public, une fontaine de sol a été réalisée avec un revêtement en dalles de pierre massives. Sous les dalles se trouvait l'infrastructure technique comprenant les installations d'eau et d'électricité, les évacuations, les conduits ainsi que les éléments d'alimentation des buses.
L'utilisation de plots réglables a permis de créer un revêtement stable au-dessus des installations, de conserver un accès pour la maintenance et d'ajuster le niveau des dalles à celui de la place environnante.
La fontaine a été conçue comme partie intégrante de la place. Une fois les travaux terminés, son revêtement devait former un seul plan avec le sol environnant, tandis que toute l'infrastructure technique devait rester cachée sous les dalles.
Le projet devait prendre en compte les installations passant sous le revêtement, les buses et les éléments de visite, le contour circulaire de la fontaine ainsi que des dalles de différentes dimensions et formes. La structure était destinée à un espace public intensément utilisé, elle nécessitait donc une stabilité appropriée et un grand nombre de points d'appui.
Le collage traditionnel des dalles aurait considérablement entravé l'accès aux installations. Chaque inspection ou réparation aurait nécessité de casser le revêtement et de remplacer ses fragments.
Solution – Dalles sur plots réglables

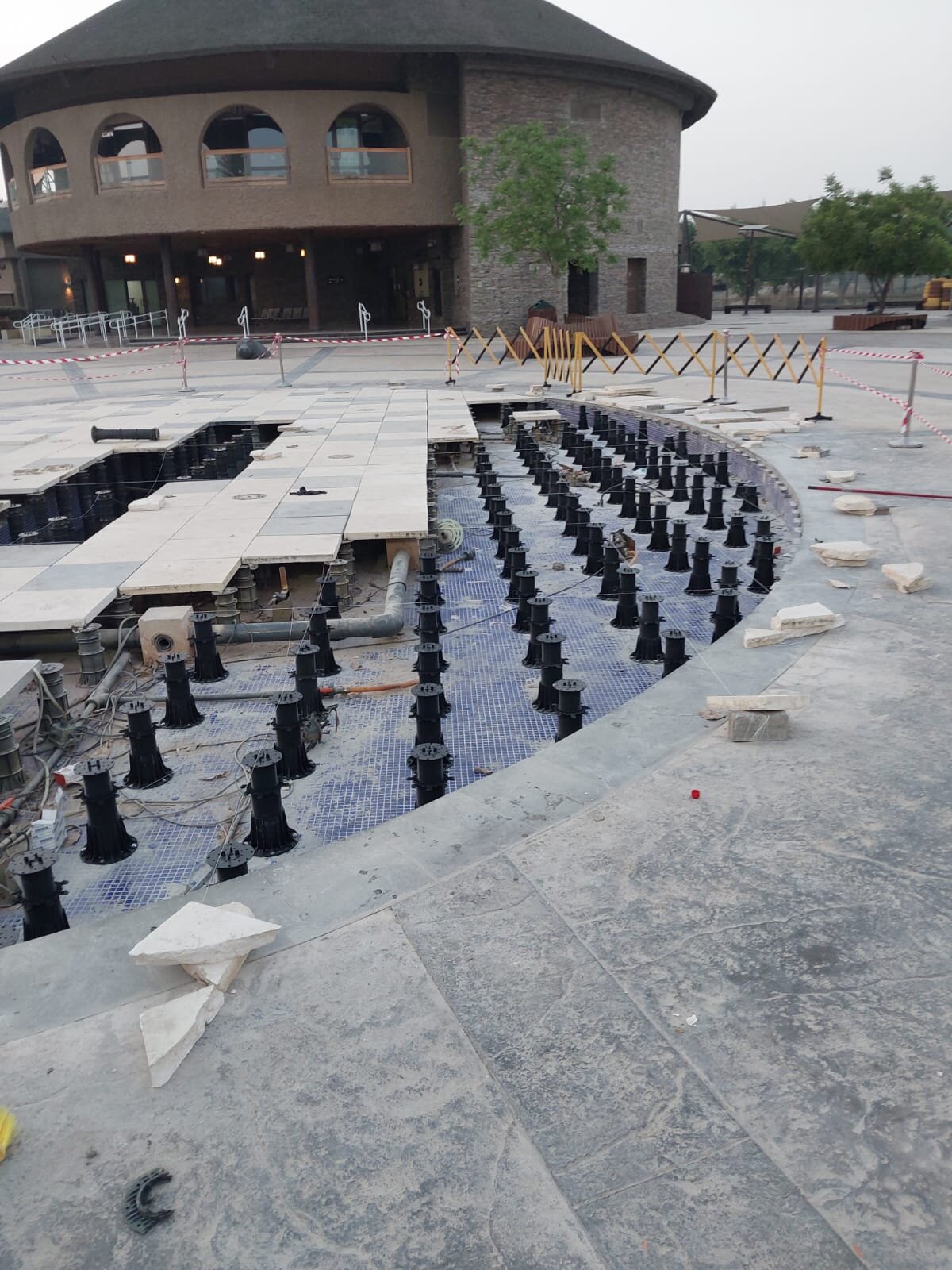

Les éléments en pierre ont été posés sur des plots réglables individuellement. Sous la surface, un espace technique ouvert a été créé pour les tuyaux, les câbles, les évacuations et les éléments d'alimentation de la fontaine.
La hauteur de chaque plot a été adaptée au niveau local du sol ainsi qu'à la cote finale de la place. Cela a permis d'obtenir une surface plane malgré l'infrastructure étendue située en dessous.
La disposition des supports a été adaptée à l'agencement des dalles et à l'emplacement des équipements techniques. Des plots supplémentaires ont été utilisés sous les éléments de plus grandes dimensions, de forme irrégulière ou soumis à une charge accrue.
Adaptation à une géométrie circulaire

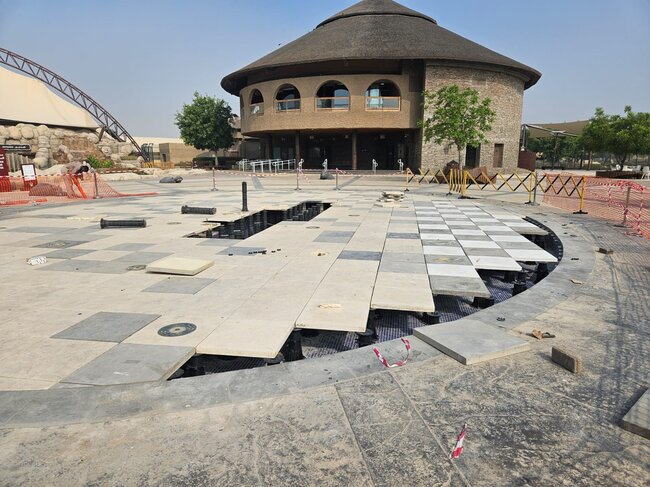

La fontaine a un contour circulaire, tandis que la plupart des dalles sont rectangulaires ou carrées. Les éléments situés près du bord extérieur ont donc nécessité une découpe individuelle.
Les plots ont été répartis à la fois sous les angles et sous les fragments irréguliers des dalles le long du bord incurvé. Le réglage en hauteur a permis de conserver un seul plan, des joints réguliers et une jonction fluide entre la fontaine et le revêtement environnant de la place.
Stabilité des lourdes dalles en pierre
Le revêtement a été réalisé avec des dalles massives conçues pour un usage intensif. Un nombre de plots correctement planifié a permis de limiter les déformations et de répartir uniformément les charges sur le support.
Les larges bases des plots répartissent la pression sur une plus grande surface, tandis que le réglage individuel permet d'éliminer les jeux entre les supports et les dalles. Ainsi, un revêtement stable adapté à une utilisation dans l'espace public a été obtenu.
Accès à l'infrastructure technique
Le principal avantage du système est la possibilité de soulever les dalles sélectionnées sans endommager la surface. Cela permet d'accéder rapidement aux installations d'eau, aux buses, aux évacuations, aux conduits et aux éléments de visite.
Après l'inspection ou la réparation, les dalles peuvent être remises en place au même endroit. Cela réduit le temps d'arrêt de la fontaine et diminue les coûts de maintenance ultérieure.
Intégration des buses avec le revêtement
Les éléments responsables du fonctionnement de la fontaine ont été intégrés au sol en pierre. Leur emplacement a dû être précisément coordonné avec la disposition des dalles, des joints et des plots.
Le système a permis de régler indépendamment la hauteur du revêtement et de réaliser avec précision les ouvertures autour des buses, des évacuations et des regards de visite. Les éléments techniques sont restés fonctionnels, sans perturber l'aspect ordonné de la place.
Montage sans collage
Les dalles sont posées à sec, sans liaison permanente avec le support. Cela a permis de corriger à plusieurs reprises leur position lors de la coordination de la hauteur des plots, du tracé des installations et de l'emplacement des buses.
L'absence de couche de colle facilite également le démontage ultérieur pour la maintenance et réduit le risque d'endommagement des éléments en pierre.
Déroulement des travaux
Les travaux comprenaient la détermination de la hauteur cible de la fontaine, l'aménagement de l'installation et de la disposition des dalles, la répartition des plots ainsi que le réglage individuel de leur hauteur. Ensuite, des ouvertures ont été réalisées pour les éléments techniques, les dalles ont été ajustées au bord circulaire et des supports supplémentaires ont été appliqués sous les éléments découpés.
Le montage a été réalisé par étapes, en maintenant l'accès à l'infrastructure jusqu'à la pose des derniers fragments de la surface.
Pourquoi utiliser des plots réglables ?
Le système a permis d'accéder aux installations sans endommager le revêtement de sol, d'ajuster précisément la hauteur et de faire passer les infrastructures sous les dalles. Il a également permis de supporter des éléments de différentes dimensions et formes, et de réaliser le montage sans colle ni mortier.
Le nombre de plots correctement planifié a assuré la stabilité des dalles lourdes dans un espace public très fréquenté.

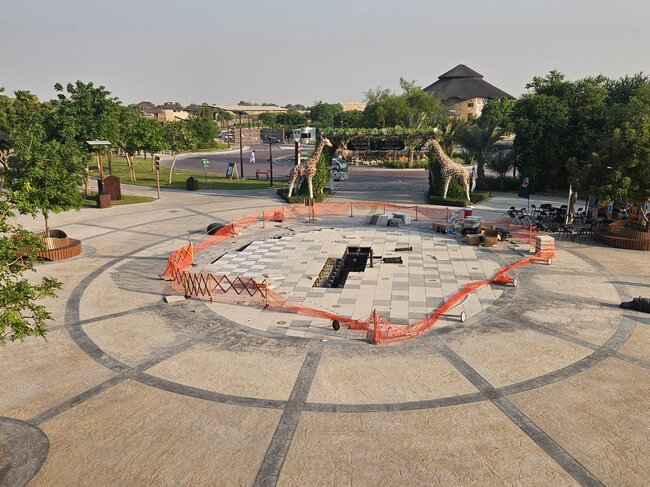

Résultat – fontaine intégrée à la place
Après la fin du montage, la surface de la fontaine a été reliée à la place environnante en un seul plan ordonné. Les installations et la structure de support sont restées invisibles, mais toujours facilement accessibles lors des travaux de maintenance.
La réalisation au Dubai Safari Park montre que les plots réglables peuvent être utilisés non seulement sur les terrasses. Ils conviennent également sous les surfaces des fontaines, des places et d'autres ouvrages où de lourdes dalles doivent être reliées à une infrastructure technique étendue.
