Localisation : Karlovy Vary, République tchèque
Type de bâtiment : bâtiment historique
Étendue des travaux : rénovation et refonte du revêtement de la terrasse
Revêtement : dalles en pierre
Système de montage : plots réglables pour terrasse de la série STANDARD
Support : structure protégée par une étanchéité
Défi – modernisation sans perdre le caractère historique
La modernisation de la terrasse d'un bâtiment classé nécessite une solution qui permette de concilier les exigences techniques avec la préservation du caractère historique de l'architecture. Dans cette réalisation à Karlovy Vary, des plots réglables de la série STANDARD ont été utilisés, sur lesquels ont été posées de massives dalles en pierre formant le revêtement représentatif de l'édifice.
Le système a permis de niveler avec précision les dalles sur un support protégé par une étanchéité, de maintenir l'accès à l'espace sous le revêtement et d'adapter la terrasse à l'agencement irrégulier des garde-corps, des murs et des autres éléments de la construction historique.
La terrasse fait partie intégrante de l'architecture représentative du bâtiment. Les garde-corps en pierre, le tracé incurvé du revêtement et les nombreux détails près de la façade ont exigé un ajustement précis de chaque élément.
La tâche la plus importante était de réaliser la nouvelle structure de la terrasse sans toucher à la couche d'étanchéité. Il fallait également conserver l'agencement des dalles en pierre existantes, y compris les éléments découpés individuellement pour les courbes, les angles, les évacuations d'eau et les éléments architecturaux.
Le projet nécessitait une solution permettant de :
- régler avec précision la hauteur de chaque dalle,
- compenser les irrégularités et les pentes du support,
- assurer un écoulement libre de l'eau,
- limiter la charge sur la structure existante,
- éviter le collage permanent du revêtement,
- garantir un accès d'entretien à l'étanchéité.
Solution – dalles en pierre sur plots réglables

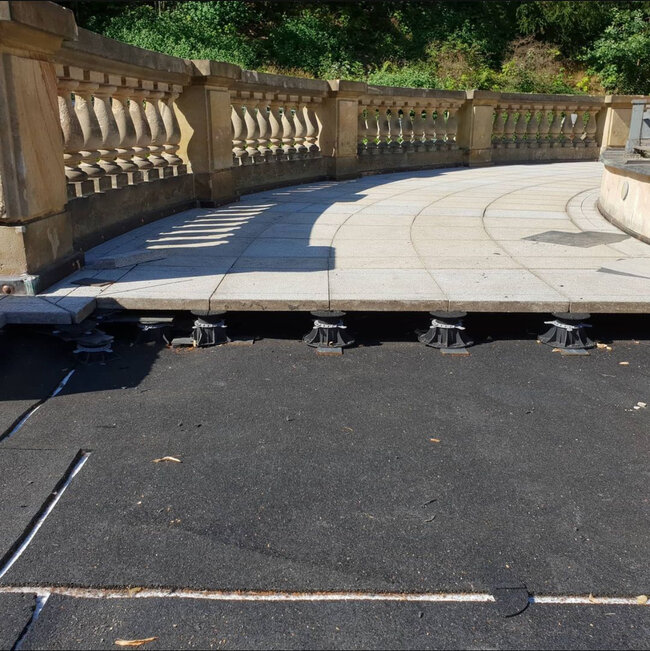

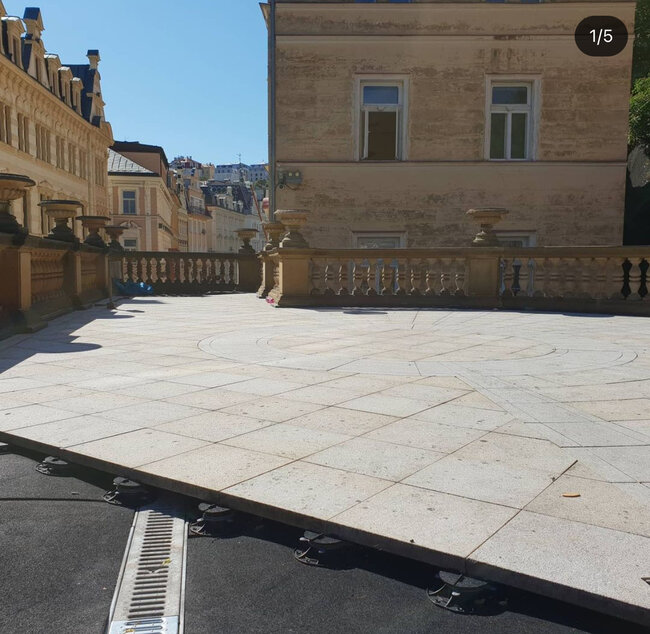

Sur une base préparée et protégée, des plots de terrasse réglables de la série STANDARD ont été répartis. Chaque point d'appui a été réglé individuellement, en fonction de la hauteur de la structure et de la géométrie de chaque dalle.
Les plots ont permis de créer une surface stable et surélevée sans réaliser de chape supplémentaire et sans liaison permanente des dalles avec le support. Le réglage en hauteur a permis d'ajuster précisément le niveau de la terrasse aux seuils existants, garde-corps, évacuations d'eau et autres éléments du bâtiment.
Les dalles en pierre massives ont été soutenues aux angles, et des points d'appui supplémentaires ont été ajoutés aux endroits nécessitant une stabilisation renforcée. Cette solution a permis de transférer en toute sécurité le poids de la surface sur la structure de la terrasse.
Adaptation du système à une géométrie irrégulière
L'un des éléments les plus importants de la réalisation était la reproduction de l'agencement caractéristique du revêtement. La terrasse comporte à la fois des zones rectangulaires et des lignes courbes longeant les garde-corps ainsi que les éléments architecturaux centraux.
Une partie des dalles a nécessité une découpe individuelle. Les plots ont été répartis en fonction des dimensions réelles des éléments, afin d'assurer un support stable également au niveau des bords irréguliers.
La possibilité de régler indépendamment chaque plot a facilité le maintien d'un seul plan malgré les dimensions et épaisseurs variées des éléments en pierre du revêtement.
Montage sans intervention sur l'étanchéité
Dans le cas de terrasses réalisées sur des bâtiments historiques, la protection de la couche d'étanchéité revêt une importance particulière. Tout dommage à l'étanchéité pourrait entraîner des infiltrations et des réparations coûteuses de la structure du bâtiment.
Les plots ont été placés directement sur le support protégé, sans nécessité de fixation mécanique à la structure. La charge des dalles a été répartie par les larges bases des plots.
Un espace technique ouvert a été laissé entre le revêtement en pierre et l'étanchéité. Les eaux pluviales peuvent circuler librement à travers les joints entre les dalles, puis être évacuées conformément à la pente située sous le revêtement.

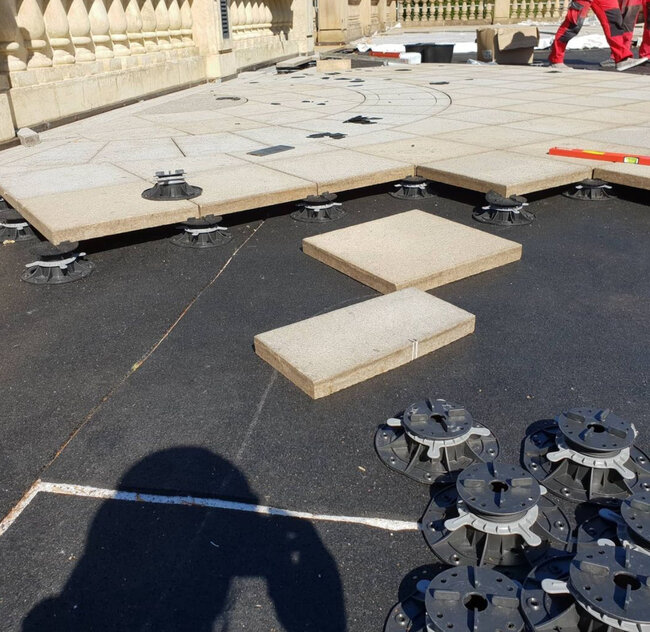

Déroulement des travaux
La réalisation a été effectuée par étapes :
- L'état et les niveaux de la surface préparée ont été contrôlés.
- La hauteur finale de la surface a été déterminée.
- La disposition des dalles en pierre existantes a été planifiée.
- Les plots ont été répartis en tenant compte des angles et des points d'appui supplémentaires.
- La hauteur des plots a été réglée.
- Les dalles suivantes ont été posées, en contrôlant le niveau et la stabilité de la surface.
- Les éléments ont été ajustés au niveau des garde-corps, des évacuations d'eau et des courbes de la terrasse.
- Un contrôle final des joints et du plan de toute la surface a été effectué.
La pose à sec permettait de soulever et de repositionner les dalles à tout moment. Cela était particulièrement important lors de l'ajustement d'éléments aux formes irrégulières.
Protection de la structure historique
Le système ne nécessitait ni collage des dalles en pierre ni fixation mécanique des plots au support. L'intervention sur la structure existante et l'étanchéité a ainsi été limitée.
Réglage précis de la hauteur
Chaque plot a pu être ajusté individuellement. Cela a permis de niveler la surface et de compenser les différences de niveau locales.
Écoulement libre de l'eau
Les joints ouverts entre les dalles permettent l'évacuation de l'eau sous la surface. Les pentes ne doivent pas être visibles sur la surface supérieure de la terrasse.
Accès de service
Les dalles en pierre ne sont pas durablement liées au support. En cas de nécessité, elles peuvent être soulevées pour accéder à l'étanchéité, au drainage ou à d'autres éléments situés sous la terrasse.
Possibilité de réutilisation des dalles
La technologie de pose à sec a permis de réinstaller les éléments en pierre et de conserver un aspect correspondant au caractère historique du bâtiment.
Résultat – une construction durable adaptée à l'architecture historique

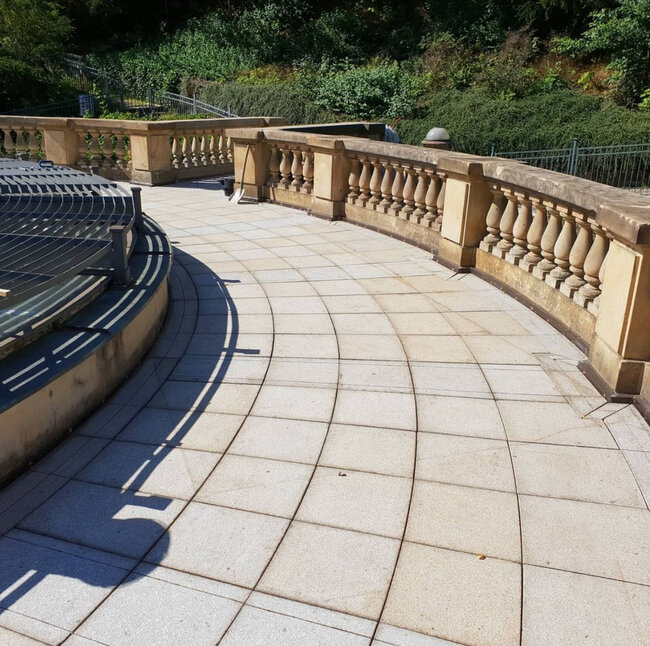

Une fois les travaux terminés, un revêtement stable et plan a été créé, préservant le caractère représentatif du bâtiment. Les dalles en pierre ont été précisément ajustées au tracé des balustrades, des arcs et des autres éléments architecturaux.
L'utilisation de plots réglables a permis d'allier le matériau de finition traditionnel à une technologie de montage moderne. La construction assure un drainage efficace de l'eau, un accès à l'espace sous le revêtement et la possibilité d'effectuer des travaux de maintenance sans avoir à endommager les dalles.
La réalisation à Karlovy Vary démontre que le système de terrasse surélevée peut être appliqué avec succès également dans les bâtiments historiques, où comptent à la fois la durabilité de la solution et la préservation de l'esthétique originale du bâtiment.
