La pente de support la plus souvent recommandée sous une terrasse est d'environ 1,5 à 2 %, soit 1,5 à 2 cm par mètre de longueur.
Dans le cas d'une terrasse surélevée sur plots, la réponse est cependant plus intéressante.
Pourquoi ?
Parce qu'il faut distinguer :
- la pente du support et de l'étanchéité sous la terrasse, qui est responsable de l'évacuation de l'eau,
- la pente de la surface finie de la terrasse, c'est-à-dire des dalles ou des lames sur lesquelles nous marchons.
Dans une terrasse traditionnelle collée, les deux surfaces sont généralement pratiquement parallèles.
Dans une terrasse surélevée, elles ne doivent pas l'être.
Le support peut être réalisé avec une pente de par exemple 2 % en direction de l'évacuation, et les plots réglables permettent en même temps d'obtenir en haut une surface presque ou totalement horizontale.
C'est l'un des principaux avantages d'une terrasse surélevée.
Quelle pente pour une terrasse ? Réponse rapide
Si vous avez besoin seulement d'une réponse courte :
Support, couche de pente et étanchéité : La pente recommandée est le plus souvent de 1,5 à 2 %.
Surface finie d'une terrasse surélevée : Elle peut être pratiquement horizontale.
Surface finie (évacuation d'eau plus rapide) : Si vous souhaitez accélérer l'écoulement de l'eau des dalles elles-mêmes, appliquez une pente d'environ 1 à 2 %.
Direction de la pente : Elle doit être dirigée vers le drainage, l'évacuation ou vers l'extérieur – en s'éloignant du bâtiment.
La règle la plus importante est la suivante :
Dans une terrasse surélevée, la pente nécessaire à l'évacuation de l'eau est réalisée principalement sur la couche située sous la terrasse. La surface finie des dalles ne doit pas nécessairement reprendre cette pente.
Qu'est-ce que 1 % de pente ?
C'est très simple.
1 % de pente signifie 1 cm de différence de hauteur sur 1 mètre.
La valeur de la pente se calcule de la manière suivante :
- Pente de 0,5 % = 0,5 cm (5 mm) de différence de hauteur par mètre
- Pente de 1 % = 1 cm (10 mm) de différence de hauteur par mètre
- Pente de 1,5 % = 1,5 cm (15 mm) de différence de hauteur par mètre
- Pente de 2 % =; 2 cm (20 mm) de différence de hauteur par mètre
- Pente de 3 % = 3 cm (30 mm) de différence de hauteur par mètre
Pour différentes profondeurs de terrasse :
Pour une profondeur de 2 mètres :
- 0,5 % = 10 mm
- 1 % = 20 mm
- 1,5 % = 30 mm
- 2 % = 40 mm
- 3 % & = 60 mm
Pour une profondeur de 3 mètres :
- 0,5 % = 15 mm
- 1 % = 30 mm
- 1,5 % = 45 mm
- 2 % = 60 mm
- 3 % = 90 mm
Pour une profondeur de 5 mètres :
- 0,5 % = 25 mm
- 1 % = 50 mm
- 1,5 % = 75 mm
- 2 % = 100 mm
- 3 % = 150 mm
Exemple : terrasse d'une profondeur de 4 mètres Si la terrasse a 4 mètres de profondeur, la différence de hauteur sera :
- Avec une pente de 1 % : 4 cm (40 mm)
- Avec une pente de 1,5 % : 6 cm (60 mm)
- Avec une pente de 2 % : 8 cm (80 mm)
- Avec une pente de 3 % : 12 cm (120 mm)
Cette différence de hauteur est cruciale pour le choix ultérieur de la hauteur appropriée des plots.
Pourquoi le support sous la terrasse doit-il avoir une pente ?
L'eau de pluie s'infiltre à travers les joints ouverts entre les dalles ou les lames et atteint la couche située sous la surface.
À partir de ce moment, elle doit pouvoir s'écouler :
- hors de la terrasse,
- vers la gouttière,
- vers le siphon,
- vers le drainage linéaire,
- ou vers un autre point de collecte des eaux prévu à cet effet.
C'est pourquoi la surface située sous la terrasse surélevée ne doit pas créer de creux incontrôlés dans lesquels l'eau stagnerait en permanence.
Dans les systèmes de balcons et de terrasses, la valeur typique de la couche de pente est d'environ 1,5 à 2 %. Ces valeurs sont également indiquées par Schlüter pour les constructions avec des surfaces posées sans liaison permanente avec le support.
Dans quelle direction la pente de la terrasse doit-elle être réalisée ?
La pente doit diriger l'eau vers le système de drainage prévu.
Pour une terrasse simple située contre un bâtiment, cela signifie le plus souvent :
du bâtiment → vers le bord extérieur de la terrasse.
Il ne faut pas réaliser de pente en direction :
- du mur du bâtiment,
- de la porte de la terrasse,
- des éléments de façade,
s'il n'y a pas de drainage spécialement conçu à cet endroit.
Dans le cas des balcons, des toitures et des grandes terrasses, la situation peut être différente. L'eau peut être dirigée, par exemple, vers :
- un siphon de toiture,
- un drainage linéaire,
- une gouttière,
- plusieurs points d'évacuation.
Dans ce cas, la couche de pente peut avoir plusieurs plans dirigeant l'eau vers des endroits spécifiques.
Et quelle pente doivent avoir les dalles de la terrasse surélevée ?
Et c'est ici qu'apparaît la différence la plus importante entre une terrasse surélevée et une terrasse traditionnelle collée.

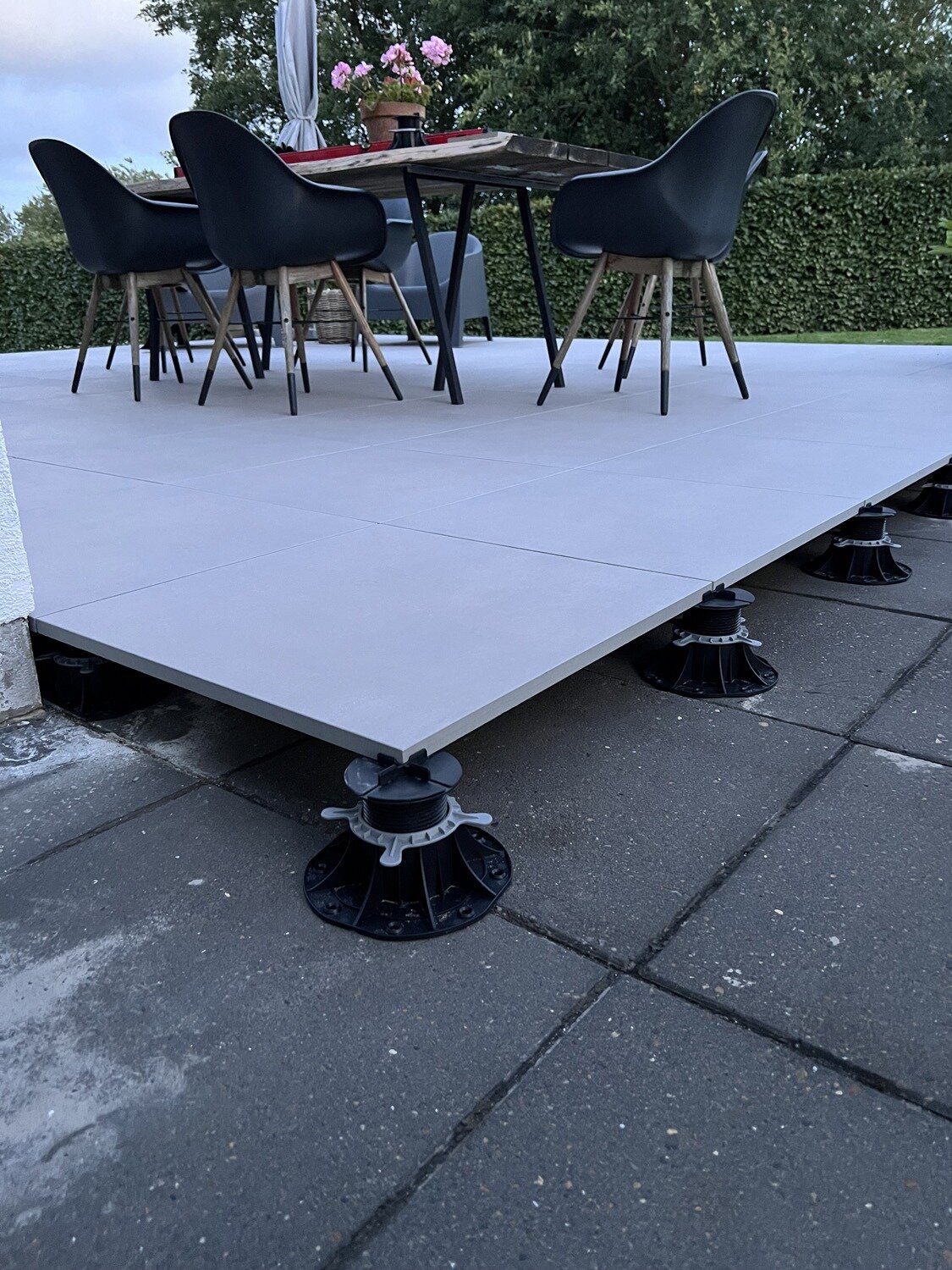

Les dalles d'une terrasse surélevée peuvent être posées horizontalement
Les dalles n'ont pas besoin d'évacuer toute l'eau par leur surface supérieure jusqu'au bord de la terrasse.
Entre les dalles, il reste des joints ouverts.
L'eau :
tombe sur la dalle → se déplace vers le joint → passe sous la terrasse → s'écoule sur la couche de pente située en dessous.
C'est pourquoi le système de plots permet de réaliser une surface d'utilisation horizontale au-dessus d'un sol incliné. C'est ainsi que la fonction de base des systèmes de plots surélevés est également décrite par d'autres fabricants de ce type de systèmes.
Puisqu'il est possible de réaliser une surface horizontale, pourquoi recommandons-nous 1 à 2 % ?
Parce que l'évacuation de l'eau de la structure de la terrasse est une chose, et le séchage rapide de la surface supérieure des dalles en est une autre.
Une terrasse surélevée peut correctement évacuer l'eau sous les dalles même lorsque la surface est horizontale.
Cependant, si la dalle est complètement horizontale, après une pluie intense, il peut rester sur sa surface pendant un certain temps :
- des gouttes isolées,
- une fine couche d'eau,
- de petites flaques locales résultant des tolérances de surface de la dalle.
C'est pourquoi, dans nos réalisations, nous recommandons une légère pente de la surface finie d'environ 1 à 2 %, si les conditions du projet le permettent. La recommandation actuelle de DD Group indique également une plage de 1 à 2 % pour la surface d'une terrasse surélevée.
Une telle pente :
- est légère,
- ne gêne généralement pas lors de l'utilisation,
- aide l'eau à quitter plus rapidement la surface de la dalle,
- limite l'écoulement de l'eau vers la façade et les menuiseries.
Est-ce que 1 % suffit ?
Dans de nombreux cas, 1 % est un très bon compromis pour la surface finie d'une terrasse surélevée.
Cela signifie seulement :
1 cm de différence de niveau pour chaque mètre de longueur.
Pour une terrasse de 4 m de profondeur :
4 m × 1 % = 4 cm de différence de hauteur.
La surface reste visuellement presque horizontale, tout en permettant à l'eau de se déplacer plus facilement dans la direction prévue.
Il ne faut toutefois pas confondre cela avec la couche située sous la terrasse. Pour la surface chargée du drainage correct de la structure, une solution courante est 1,5 à 2 %.
Est-ce que 2 % de pente, c'est beaucoup ?
Non.
2 % signifie 2 cm de différence de hauteur sur 1 mètre.
Sur une courte distance, c'est une pente légère.
Mais sur une grande terrasse, la différence commence à devenir significative.
Par exemple :
Terrasse d'une profondeur de 5 m
2% × 5 m = 10 cm de différence de hauteur
Terrasse d'une profondeur de 8 m
2% × 8 m = 16 cm de différence de hauteur
Terrasse d'une longueur de 10 m
2% × 10 m = 20 cm de différence de hauteur
C'est pourquoi, sur les grandes surfaces, il faut prêter attention non seulement au pourcentage de pente, mais aussi à la différence de hauteur totale entre le point le plus haut et le point le plus bas.
Cela a une importance directe lors du choix des plages de réglage des plots.
Comment calculer la pente d'une terrasse ?
On peut appliquer une formule simple :
différence de hauteur = longueur × pente
Il faut alors convertir le pourcentage en valeur décimale.
Exemple
La terrasse mesure :
6 mètres de longueur
et la pente prévue :
2%
Calcul :
6 m × 0,02 = 0,12 m
soit :
12 cm
Entre le début et la fin du support, il y a donc 12 cm de différence de niveau.
Comment vérifier la pente existante d'une terrasse ?
Si nous connaissons la différence de hauteur entre deux points, nous pouvons calculer le pourcentage de pente.
Formule :
pente [%] = différence de hauteur / longueur × 100
Exemple :
- longueur : 4 m,
- différence de hauteur : 8 cm = 0,08 m.
0,08 / 4 × 100 = 2%
Le support existant a donc une pente de 2%.
Comment calculer la pente d'une terrasse ?
Deux formules :
je connais le pourcentage :
longueur × pente = différence de hauteur
je connais la différence de hauteur :
différence de hauteur ÷ longueur × 100 = pente %
5 règles grâce auxquelles les dalles de terrasse sur plots ne se fissureront pas.
Le plus grand avantage des plots : une surface horizontale au-dessus d'un sol en pente
Supposons que nous ayons une terrasse de 5 m de long.
Le sol a été réalisé avec une pente de :
2%
soit entre le début et la fin, il y a :
10 cm de différence de hauteur.
Si nous collions les dalles directement sur cette surface, la surface finie aurait également environ 2% de pente.

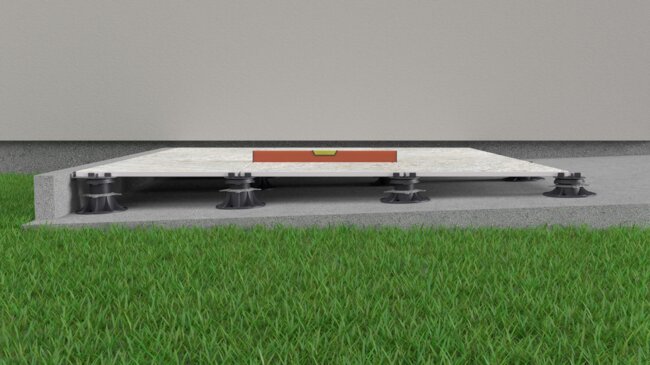

Avec une terrasse surélevée, nous pouvons utiliser des plots de différentes hauteurs :
plot bas → plus haut → plus haut → plus haut → le plus haut
et ainsi compenser la différence de niveau du sol.
En bas :
2% de pente → l'eau s'écoule
En haut :
0–1% → surface de confort
C'est précisément l'un des avantages majeurs de la technologie des plots réglables.
Quelle est la hauteur minimale d'une terrasse surélevée sur plots ?
Un plot peut-il reposer sur un sol en pente ?
Oui, mais plus la pente augmente, plus le positionnement correct du plot et le support de la dalle deviennent importants.
Pour les faibles pentes, la correction peut être très minime.
Pour une inclinaison plus importante, on utilise les éléments appropriés :
- cales de nivellement,
- têtes autonivelantes,
- régulateurs d'inclinaison de la base.
Dans les systèmes DD Group, les têtes autonivelantes servent précisément à obtenir une surface horizontale au-dessus d'un sol en pente. Pour les faibles pentes inférieures à environ 2%, il n'est généralement pas nécessaire d'utiliser une tête autonivelante complète ; pour des valeurs plus importantes, elle devient beaucoup plus utile.
Que se passe-t-il avec le plot sur une forte pente ?
Imaginons un support avec une pente de 5 %.
Si nous posons un plot ordinaire sans correction, sa base sera alignée selon l'inclinaison du support.
Pour les constructions hautes, nous souhaitons en revanche que le plot travaille de manière aussi axiale que possible.
C'est pourquoi, pour les pentes plus importantes, on utilise un régulateur d'inclinaison de la base, qui permet de positionner le plot correctement.
Dans le système MAX, le régulateur de base disponible permet de compenser une inclinaison de 0 à 8 % ; il peut également être combiné avec des solutions autonivelantes.

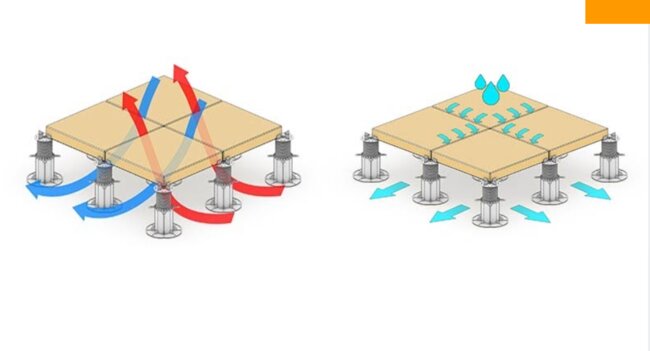

Pente du support 2 %, surface 0 % – l'eau s'écoulera-t-elle ?
Oui.
C'est précisément l'un des principes fondamentaux de la terrasse surélevée.
L'eau n'a pas besoin de parcourir la surface de toutes les dalles jusqu'au bord de la terrasse.
Elle passe à travers les joints entre les dalles, puis atteint la surface en pente située en dessous et s'y écoule.
C'est pourquoi les joints ouverts entre les éléments de la surface sont très importants.
Joints ou espaces sur une terrasse extérieure : comment choisir la bonne largeur ?
La terrasse surélevée n'utilise pas de joint fermé traditionnel. Les joints ouverts permettent à l'eau de passer dans l'espace sous la surface. DD Group décrit également ce principe dans son document sur les joints des terrasses surélevées.
Pourquoi des gouttes d'eau peuvent-elles rester sur la dalle malgré la pente ?
C'est une question fréquente des utilisateurs :
« J'ai une pente de 2 %, et pourtant il reste un peu d'eau sur la dalle. La terrasse a-t-elle été mal réalisée ? »
Pas nécessairement.
La dalle n'est pas une surface mathématiquement parfaite.
Le comportement de l'eau est influencé, entre autres, par :
- la texture de la surface,
- les irrégularités locales,
- la tension superficielle de l'eau,
- les bords de la dalle,
- les salissures,
- la quantité de précipitations.
C'est pourquoi, même sur une dalle inclinée, des gouttes isolées ou de petites quantités d'eau peuvent subsister.
La pente aide à évacuer l'eau, mais ne signifie pas qu'après la pluie, chaque dalle deviendra immédiatement complètement sèche.
La page actuelle de DD Group attire également l'attention sur le phénomène de tension superficielle et le séchage plus lent de l'eau aux bords des éléments.
5 raisons pour lesquelles l'eau s'accumule sur la terrasse après la pluie
Une pente plus importante signifie-t-elle toujours un meilleur drainage ?
Il n'est pas nécessaire d'augmenter la pente sans justification.
Si 1,5 à 2 % suffisent pour un drainage correct, l'augmenter par exemple à 4–5 % entraîne une différence de hauteur beaucoup plus importante, qu'il faudra ensuite compenser par la structure.
Sur une terrasse de 5 m de long :
- 1% = 5 cm,
- 2% = 10 cm,
- 3% = 15 cm,
- 5% = jusqu'à 25 cm.
C'est pourquoi une pente plus importante ne signifie pas toujours un meilleur projet.
Il faut trouver un équilibre entre :
- un drainage efficace,
- la hauteur de la structure,
- l'espace disponible près des portes,
- la plage de réglage des plots,
- le confort de la surface finie.
Qu'est-ce qui est le plus important : la pente ou l'évacuation ?
Les deux doivent fonctionner ensemble.
La pente seule ne résoudra pas le problème si, à son extrémité, l'eau n'a nulle part où s'écouler.
Nous pouvons réaliser un 2% idéal, mais si :
- l'évacuation est obstruée,
- le bord a été fermé,
- la finition en métal bloque l'eau,
- le support présente une dépression locale,
- le drain est situé plus haut que la surface environnante,
l'eau peut encore stagner.
C'est pourquoi, lors de la conception d'une terrasse, il faut penser à tout le parcours de l'eau :
PLUIE
↓
JOINTS
↓
ÉTANCHÉITÉ / SUPPORT
↓
PENTE
↓
ÉVACUATION
Pas seulement à une seule valeur en pourcentage.
Pente près de la porte de terrasse
Une attention particulière doit être portée à la zone près :
- des portes de balcon,
- des portes coulissantes,
- des grandes baies vitrées,
- de la façade.
L'eau ne doit pas être dirigée vers la menuiserie.
C'est pourquoi le support doit la conduire loin du bâtiment ou vers un drainage correctement conçu.
Pour les seuils bas, des solutions de drainage linéaire sont également utilisées. Dans les solutions système pour balcons et terrasses, le drainage près de la porte est traité comme un détail constructif distinct.
Une terrasse surélevée peut-elle être entièrement horizontale ?
Il faut répondre précisément :
Surface finie prête à l'emploi – oui.
Les dalles de terrasse sur plots réglables peuvent être mises de niveau.
Le support responsable de l'évacuation de l'eau – il ne doit pas être réalisé sans un drainage planifié.
L'eau qui s'infiltre sous la terrasse doit pouvoir s'écouler.
Cette distinction est essentielle.
Il ne faut donc pas dire :
« Une terrasse surélevée n'a pas besoin de pente. »
Il est bien plus correct de dire :
« Une terrasse surélevée permet de réaliser une surface horizontale au-dessus d'un support possédant une pente d'évacuation de l'eau. »
Terrasse collée et terrasse surélevée – la différence de pente
Terrasse collée
La dalle est durablement collée à la couche située en dessous.
L'eau doit principalement s'écouler sur la surface du revêtement.
C'est pourquoi la surface des dalles reproduit la pente prévue de la terrasse.
Terrasse Surélevée
Les dalles se trouvent au-dessus du sol.
Des joints ouverts restent entre elles.
L'eau peut passer sous la surface, et le drainage approprié se fait à un niveau inférieur.
Grâce à cela, nous pouvons séparer :
la pente d'évacuation
de
niveau de la surface sur laquelle nous marchons.
C'est l'un des plus grands avantages de la technologie des plots réglables.
Comparaison des coupes :
TERRASSE COLLÉE
dalle ↘
colle ↘
support ↘
tout à 2%
TERRASSE SURÉLEVÉE
dalle ───
plots de différentes hauteurs
support ↘ 2%
Étape 1. Déterminez le point d'évacuation de l'eau
D'abord, déterminez :
- le bord de la terrasse,
- la gouttière,
- le drain,
- le drainage linéaire.
Sans cela, nous ne savons pas encore dans quelle direction concevoir la pente.
Étape 2. Concevez la pente du support
Le plus souvent, elle sera d’environ :
1,5 à 2 %.
La construction exacte et le drainage doivent bien sûr être adaptés au projet spécifique.
Étape 3. Déterminez le niveau final de la terrasse finie
Le plus souvent, le point de référence sera :
- le seuil de la porte,
- le niveau du sol dans la pièce,
- le bord de la façade,
- le niveau de la surface adjacente.
Étape 4. Décidez de la pente de la surface finie
Il est possible de :
- mettre la surface à niveau,
- ou laisser une légère pente, par exemple d'environ 1 %.
Étape 5. Calculez les hauteurs des plots
Avec une pente du sol, chaque rangée successive de plots aura une hauteur légèrement différente.
Quelle est la hauteur minimale d'une terrasse surélevée sur plots ?
Les erreurs les plus courantes liées à la pente de la terrasse
Absence de distinction entre le support et la surface
C'est l'erreur la plus courante.
La pente de l'étanchéité et la pente des dalles ne doivent pas nécessairement être identiques.
Pente vers le bâtiment
L'eau atteint alors la zone la plus sensible – la façade et les menuiseries.
Pas d'espace pour l'évacuation
La pente existe, mais une barrière se trouve à son extrémité.
Concevoir des pourcentages sans compter les centimètres
2% semble peu.
Mais sur 10 m, cela représente déjà 20 cm de différence de hauteur.
Non-prise en compte de la pente lors du choix des plots
Si une extrémité de la terrasse nécessite un plot de 50 mm, sur un sol avec une pente de 2 %, l'autre extrémité d'une terrasse de 5 mètres peut nécessiter environ 150 mm, si le revêtement fini doit rester horizontal.
Essai d'élimination de chaque goutte grâce à une grande pente
La petite quantité d'eau restant sur la texture de la dalle ne doit pas nécessairement signifier une erreur de construction.
Résumé – quel pourcentage de pente une terrasse doit-elle avoir ?
Pour la surface responsable de l'évacuation de l'eau, on adopte le plus souvent environ 1,5 à 2 %, soit :
1,5 à 2 cm par mètre de longueur. Ces valeurs se retrouvent également dans les solutions systémiques pour balcons et terrasses destinées à l'évacuation de l'eau.
Dans le cas d'une terrasse surélevée sur plots, cela ne signifie toutefois pas que la surface finie des dalles doit présenter une pente identique.
Nous pouvons avoir :
SUPPORT
2%
et simultanément :
TERRASSE FINIE
0–1%
Les plots réglables compensent les différences de hauteur.
Si vous souhaitez également un écoulement plus rapide de l'eau depuis la surface des dalles, vous pouvez laisser une légère pente de la terrasse – dans nos recommandations, elle est le plus souvent d'environ 1–2%.
Le plus important n'est cependant pas tant le « pourcentage », mais de garantir tout le chemin d'écoulement :
joint → support avec pente → évacuation.
Quel est le bon inclinaison d'une terrasse ?
Pour la couche responsable de l'évacuation de l'eau, on prend généralement environ 1,5 à 2 %, soit 1,5 à 2 cm de différence de hauteur par mètre de longueur.
Qu'est-ce que 1% de pente sur une terrasse ?
1% signifie 1 cm de différence de hauteur sur 1 mètre de longueur.
Qu'est-ce qu'une pente de 2 % ?
2 % signifie 2 cm de différence de hauteur par mètre. Sur une terrasse de 5 m de long, cela représente une différence de niveau de 10 cm.
Un pente de 1 % est-elle suffisante pour une terrasse ?
Pour une surface finie de terrasse surélevée, 1 % peut être une légère pente suffisante pour aider l'eau à quitter la surface des dalles. Pour le support responsable d'un bon drainage, on utilise souvent environ 1,5 à 2 %.
Une terrasse surélevée doit-elle avoir une pente ?
Le support doit assurer l'évacuation de l'eau, tandis que la surface finie de la terrasse surélevée peut être pratiquement horizontale. L'eau passe à travers les joints ouverts entre les dalles et s'écoule sur la surface située en dessous.
Les dalles sur plots peuvent-elles être posées à l'horizontale ?
Oui. Les plots réglables permettent de créer une surface horizontale sur un sol en pente. C'est l'un des principaux avantages de cette technologie.
La pente de la terrasse doit-elle être éloignée du bâtiment ?
Si l'évacuation des eaux se trouve sur le bord extérieur de la terrasse – oui. L'eau doit être dirigée depuis le mur et la menuiserie. Si le projet prévoit un siphon ou un drainage linéaire à un autre endroit, la pente doit être dirigée vers celui-ci.
Un dénivelé de 2 % est-il visible ?
Sur de courtes distances, il s'agit d'une pente légère, mais sur une grande terrasse, la différence de hauteur devient significative. Sur une longueur de 5 m, une pente de 2 % donne une différence de niveau de 10 cm.
Pourquoi l'eau reste-t-elle sur les dalles malgré la pente ?
La texture et les tolérances de surface de la dalle ainsi que la tension superficielle de l'eau y contribuent. Des gouttes isolées après les précipitations ne signifient pas automatiquement que la terrasse a été réalisée de manière incorrecte.
Peut-on réaliser une base avec une pente de 2 % et poser les dalles à l'horizontale ?
Oui. C'est une possibilité typique dans le système de terrasse surélevée. Les plots ont différentes hauteurs et compensent la pente de la base située en dessous.
