Qu'est-ce que la sous-structure d'une terrasse surélevée ?
La sous-structure est un système d'éléments qui créent la structure porteuse pour le revêtement de la terrasse. Que la terrasse soit réalisée en dalles en grès cérame, en béton ou en lames de terrasse - sa durabilité dépend avant tout d'une structure porteuse correctement conçue.
Si vous découvrez tout juste la technologie des terrasses surélevées :
→ Voir aussi: Qu'est-ce qu'une terrasse surélevée
Selon le type de finition, elle peut avoir une construction différente.
Le plus souvent, elle se compose de :
- Plots de terrasse (réglables ou fixes)
- Lambourdes (dans le cas d'une terrasse finie avec des lames)
- Éléments d'espacement maintenant les joints
- Revêtement de terrasse (dalles ou lames)
Ce système permet de réaliser une terrasse selon la technologie dite du plancher surélevé, où le revêtement n'est pas définitivement collé au sol.
Vous pouvez en savoir plus sur la pose sans mortier ici :
Couches de construction d'une terrasse surélevée
La sous-structure se trouve entre le support et la couche de finition.
La disposition typique des couches est la suivante :
- support structurel (sol, béton, toit)
- étanchéité ou couche de drainage
- plots de terrasse
- lambourdes (en option)
- revêtement de terrasse (dalles ou lames)
Cette solution permet de créer un espace ventilé entre le support et les dalles ou lames.
Plus d'informations sur les éléments du système :

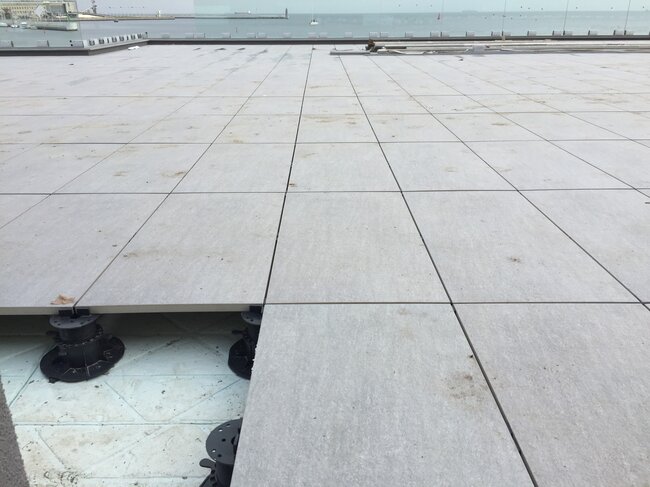

Sous-structure pour dalles de terrasse
Dans le cas des dalles en grès cérame ou en béton, la structure est relativement simple.
Les dalles reposent directement sur les têtes des plots.
Les plots sont équipés de croisillons d'espacement de 3 ou 5 mm de large, qui maintiennent un joint régulier entre les dalles.
Les dalles les plus couramment utilisées dans ce système sont des dalles en grès cérame de 2 cm aux dimensions 60x60 cm, qui sont supportées aux angles.
Sur les principes de pose :
→ Voir aussi: Pose de dalles sur terrasse surélevée - règles de montage

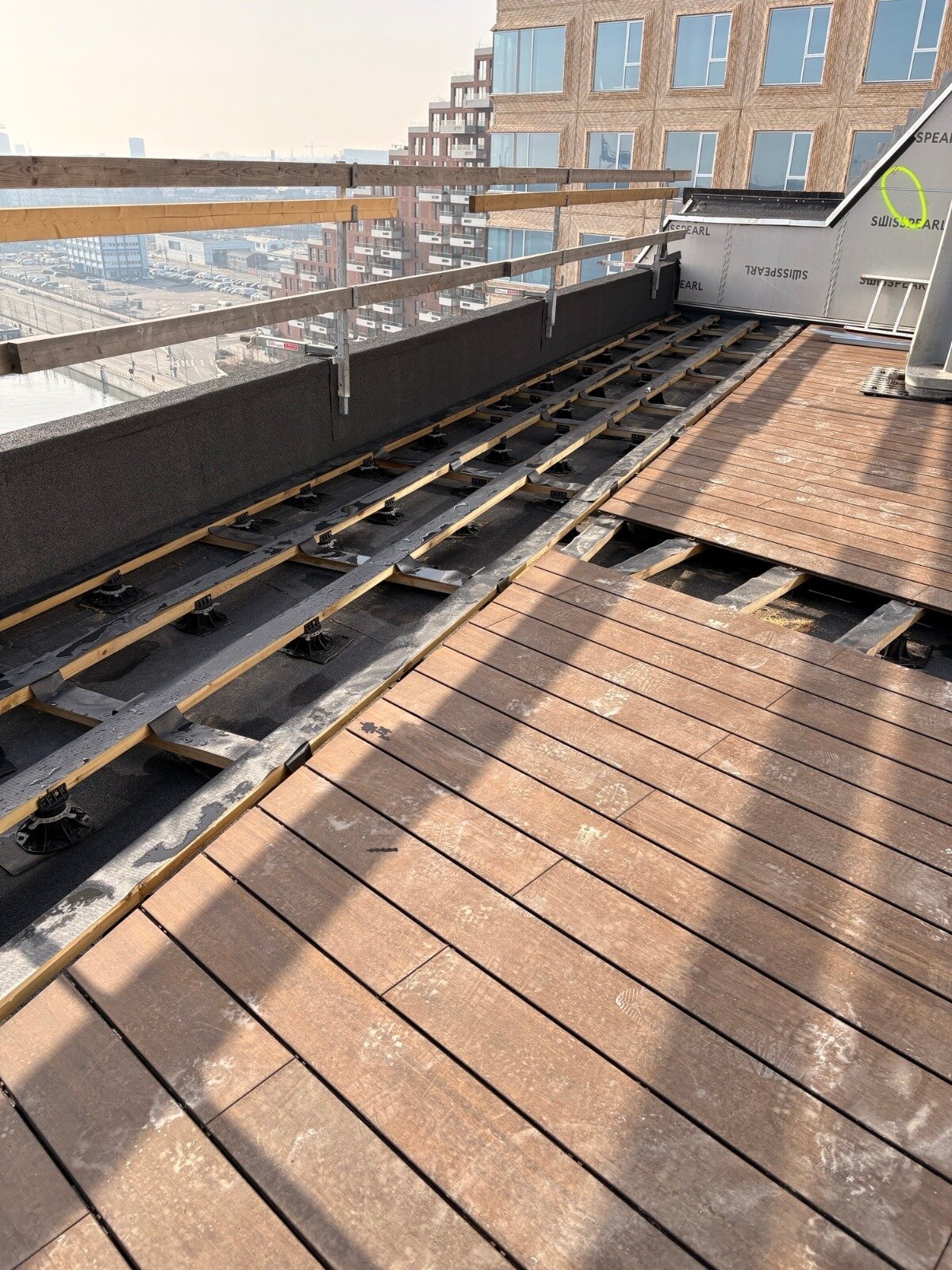

Sous-structure pour lames de terrasse

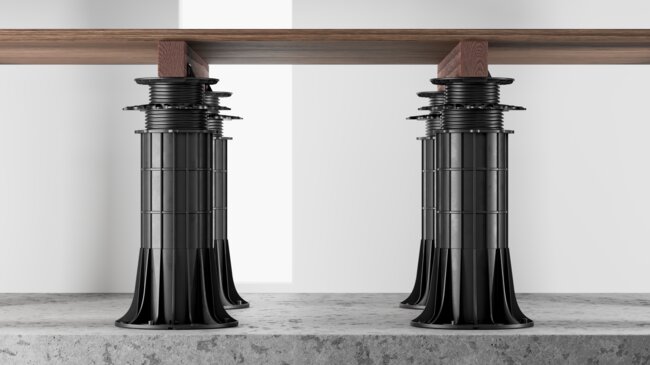

Si le revêtement est constitué de lames (en bois ou en composite), la sous-structure est légèrement différente.
Le système se compose de :
- plots réglables
- lambourdes en aluminium, composite ou bois
- lames de terrasse (composite ou bois)
Grâce aux adaptateurs pour lambourdes, qui se montent facilement dans la tête du plot, la lambourde ne bouge pas et reste donc stable.
À propos des systèmes pour lames :
Plots - la fondation de la sous-structure
L'élément structurel le plus important est le plot de terrasse.
Leur rôle est de :
- transmettre les charges au sol
- régler la hauteur de la structure
- compenser les pentes
- stabiliser les dalles ou les lambourdes
Grâce au réglage de la hauteur, il est possible de compenser même de très grandes pentes ou différences de niveaux.
Plus d'informations sur les plots :
→ Voir aussi: Plots de terrasse réglables - application, construction et principes de sélection

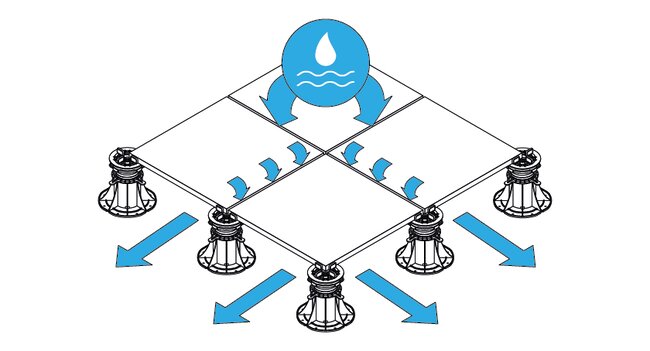

Sous-structure et évacuation des eaux
L'un des plus grands avantages du système surélevé est la manière dont l'eau est évacuée.
Grâce à l'élévation de toute la structure, l'eau de pluie s'écoulant à travers les joints entre les dalles atteint la couche d'étanchéité, d'où elle est facilement évacuée vers les gouttières, les avaloirs ou le drainage.
Grâce à l'espace de ventilation, l'eau ne stagne pas sous les dalles, ce qui réduit considérablement le risque de dommages.
Pourquoi c'est important :
→ Voir aussi: 5 raisons pour lesquelles l'eau s'accumule sur la terrasse après la pluie
Capacité portante de la sous-structure
La sous-structure doit supporter :
- le poids de tous les éléments de la surface
- la charge d'utilisation (personnes, meubles)
- les charges ponctuelles (jardinières, pergolas, jacuzzi)
C'est pourquoi il est essentiel de répartir correctement les plots, afin que le poids soit réparti uniformément.

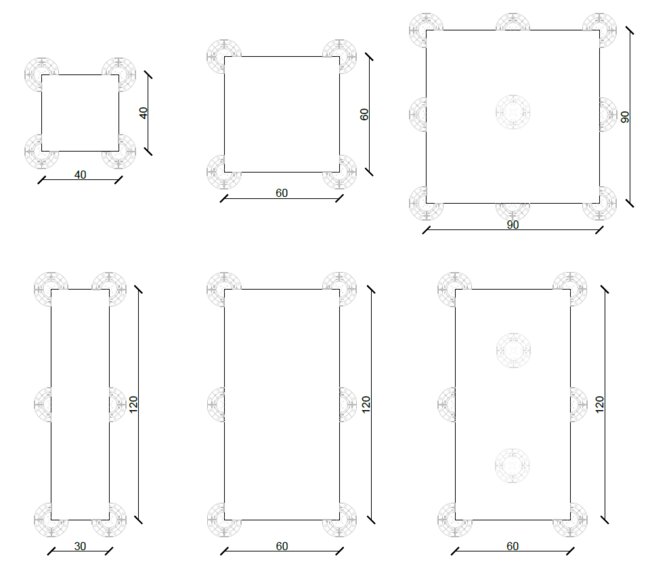

Entraxes typiques :
- dalles 60×60 cm - support aux angles
- dalles 60x120 cm - support tous les 60 cm - aux angles et au milieu du côté le plus long
- dalles 90×90 cm - support tous les 45 cm, également au centre de la dalle
- grands formats - projet individuel
Il est toujours utile de vérifier si un type de dalle donné peut être installé sur des plots, et quel entraxe le fabricant recommande.
À propos de la résistance des systèmes :
→ Voir aussi: Charges et capacité portante d'une terrasse surélevée - que faut-il savoir ?

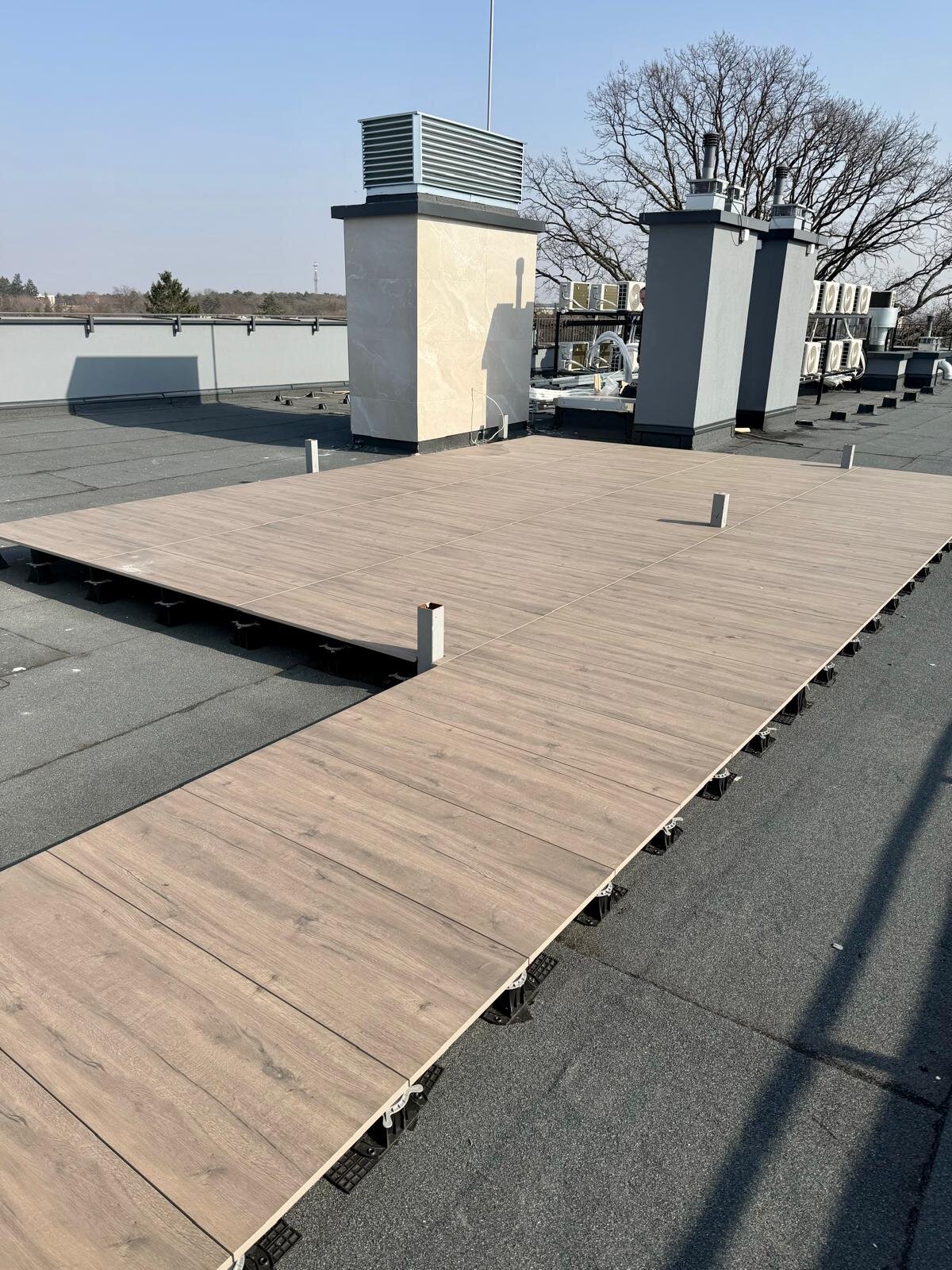

Sous-structure sur toit

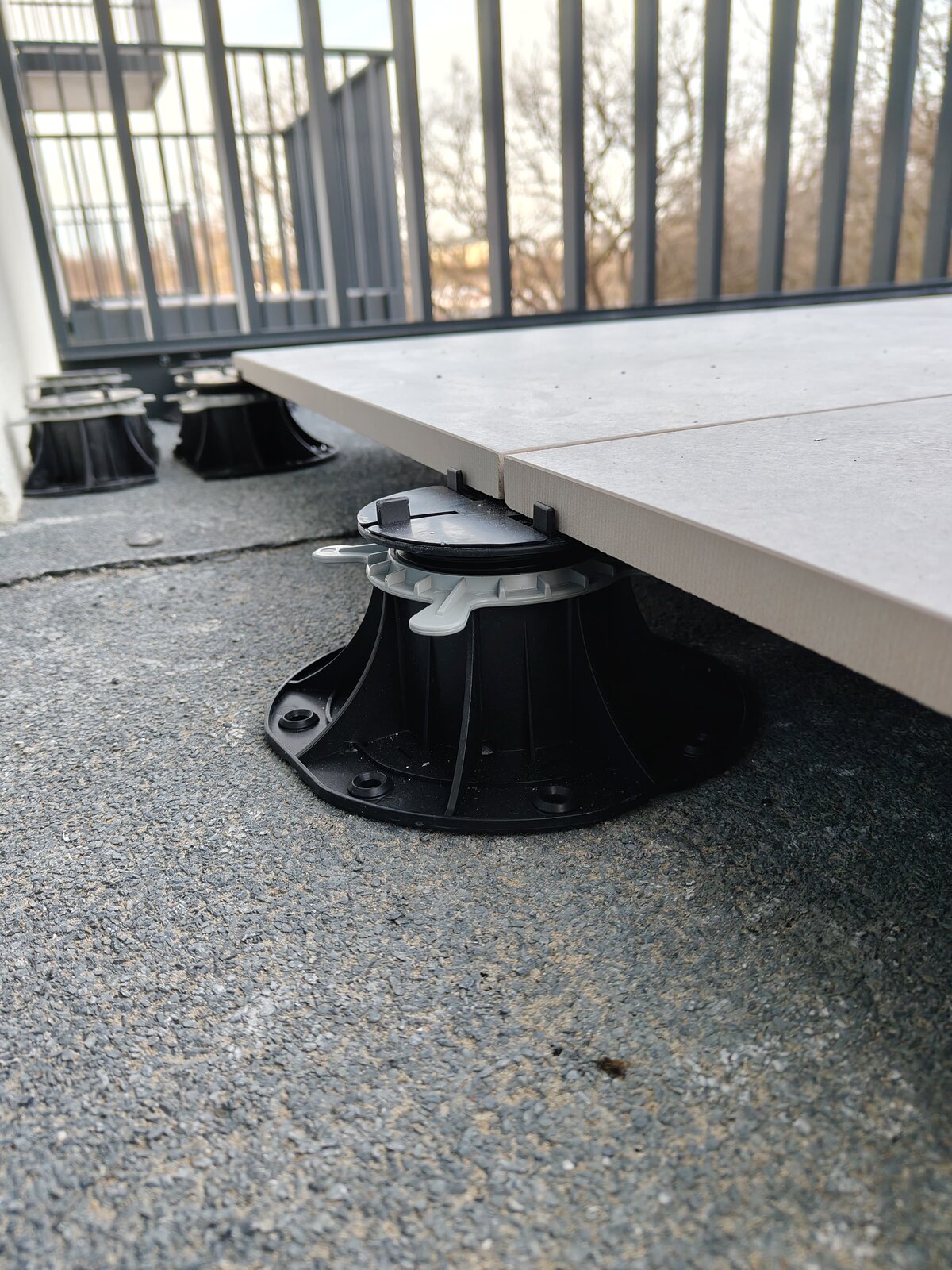

Sur les toits plats, la sous-structure remplit une fonction supplémentaire - elle protège l'étanchéité, bien que les plots ne présentent pas d'arêtes vives, dans le cas d'une étanchéité délicate, il est recommandé d'utiliser des patins de protection SBR.
Ils ne protègent pas seulement l'étanchéité, mais remplissent également une fonction d'insonorisation, c'est-à-dire qu'ils améliorent l'acoustique (notamment dans la pièce située sous la terrasse).
Cette solution est souvent utilisée dans les projets de promoteurs immobiliers et les bâtiments commerciaux.
En savoir plus sur les toits-terrasses :
→ Voir aussi: Terrasse sur toit - comment réaliser une terrasse surélevée étape par étape
Erreurs les plus fréquentes lors de la conception de la sous-structure
Les problèmes avec une terrasse surélevée résultent le plus souvent d'erreurs de construction.
Parmi les plus courantes, on trouve :
- un support instable
- un espacement trop large des plots
- l'absence de prise en compte des charges ponctuelles
- une protection d'étanchéité inadéquate
- l'absence de joint de dilatation contre les murs
Plus d'exemples :
→ Voir aussi: Les erreurs les plus courantes lors de l'installation de terrasses surélevées
Résumé
La sous-structure d'une terrasse surélevée est la base de tout le système. C'est elle qui est responsable de :
- la stabilité du revêtement
- la transmission des charges
- l'évacuation de l'eau
- la protection de l'étanchéité
Une structure correctement conçue permet de créer une terrasse durable qui fonctionnera sans problème pendant de nombreuses années.
