Est-il nécessaire de coller ou de cheviller les plots de terrasse au sol ?

Non. Sur une terrasse surélevée typique, les plots réglables ne nécessitent ni collage ni chevillage au support.

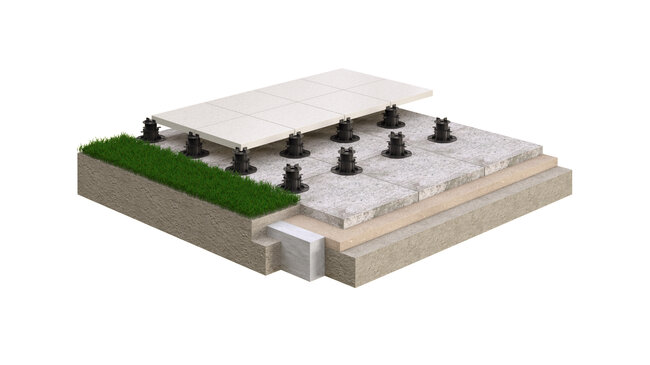

Une terrasse sur plots est essentiellement réalisée comme une structure flottante. Les plots sont placés sur un support stable, leur hauteur est réglée, puis on y pose :

• des dalles de terrasse,
• des lambourdes et des lames,
• ou une sous-structure en aluminium.

Le poids du revêtement, la répartition appropriée des supports et les limites périphériques font qu'une terrasse correctement réalisée forme une structure stable sans nécessiter de perçage du support.

C'est particulièrement important sur les balcons, les toits et les terrasses réalisés au-dessus de l'étanchéité, que l'on ne souhaite pas endommager par un ancrage mécanique. Solver indique clairement que l'avantage principal de la solution est la possibilité de réaliser une terrasse sans fixation permanente des plots.

Il existe cependant des situations où un collage local, un ancrage ou une autre sécurisation supplémentaire de la structure peut être recommandé ou exigé.

Elles concernent le plus souvent :

1. les bords de terrasse sans limite périphérique permanente,
2. le montage de habillages verticaux,
3. la réalisation d'une marche unique,
4. les endroits exposés à des actions particulières du vent,
5. les structures atypiques ou hautes,
6. les projets où une fixation supplémentaire résulte de calculs ou de la documentation technique.

C'est pourquoi la réponse correcte est :

Les plots de terrasse ne sont standardement ni collés ni chevillés. Une fixation supplémentaire n'est appliquée que là où il existe un besoin concret de stabilisation de la structure.

Terrasse typique en dalles, entourée de murs ou d'une bordure

• Collage / chevillage : Non

Terrasse en lames sur une sous-structure correctement réalisée

• Collage / chevillage : Généralement non

Plots reposant sur l'étanchéité

• Collage / chevillage : On ne cheville pas à travers l'étanchéité

Dernière rangée au bord ouvert de la terrasse

• Collage / chevillage : Une stabilisation supplémentaire peut être recommandée

Habillage vertical au bord de la terrasse

• Collage / chevillage : Nous recommandons de stabiliser les plots de bordure

Une marche réalisée avec l'habillage

• Collage / chevillage : Oui – une stabilisation supplémentaire de la structure est requise

Plusieurs marches

• Collage / chevillage : Mieux vaut une structure rigide AluDeck

Terrasse particulièrement exposée aux vents forts

• Collage / chevillage : La solution doit être déterminée lors de la conception

Le projet structurel exige un ancrage

• Collage / chevillage : Oui, conformément au projet

Sur une terrasse correctement réalisée, ils ne devraient pas se déplacer librement pendant l'utilisation.

Il faut toutefois garantir :

• un support stable et porteur,
• un espacement correct des plots,
• un positionnement adéquat des dalles ou des lambourdes,
• une finition correcte des bords,
• une géométrie appropriée de l'ensemble de la structure.

La cale en caoutchouc peut en outre :

• protéger l'étanchéité,
• augmenter la friction entre la base et le support,
• améliorer l'acoustique,
• limiter le contact direct entre les éléments durs.

→ Frequently asked questions (FAQ)

Le collage n'est pas une opération standard réalisée sous chaque plot.

Nous l'utilisons localement, lorsque nous voulons limiter la possibilité de déplacement de certains points de la structure.

Les cas les plus fréquents sont :

• les plots en bordure ouverte,
• les plots sous les habillages verticaux,
• la structure d'une marche unique,
• un endroit particulièrement sujet aux déplacements,
• une situation où l'ancrage mécanique n'est pas possible.

L'avantage du collage est la possibilité de stabiliser l'élément sans percer mécaniquement l'étanchéité.

Cela ne signifie pas pour autant que chaque colle peut être appliquée directement sur n'importe quelle membrane.

Il faut vérifier la compatibilité :

plot ↔ colle ↔ couche de support.

Sur la page actuelle de Solver, le colle-mastic polyuréthane 3M 560 est indiqué comme exemple de solution.

3M décrit le produit 560 comme une colle-mastic polyuréthane monocomposant créant une liaison flexible et résistante aux intempéries, destinée notamment aux applications de construction et d'extérieur.

Il ne faut toutefois pas considérer le nom d'un seul produit comme une réponse universelle pour chaque terrasse.

Avant le collage, il faut toujours vérifier :

• le matériau de la base du plot,
• le type de support,
• le type d'étanchéité,
• les recommandations du fabricant de la colle,
• la préparation de la surface,
• la température d'application,
• le temps de durcissement.

Si la colle doit être appliquée directement sur la membrane d'étanchéité, l'accord du fabricant de cette membrane pour le contact avec la colle concernée est particulièrement important.

Certains systèmes résistants au vent utilisent justement le collage ou une couche adhésive spéciale au lieu de percer la membrane. Par exemple, le système Windproof d'Eterno Ivica relie le plot au support à l'aide d'une couche adhésive butyle spéciale adaptée à certaines membranes d'étanchéité.

On ne peut pas dire qu'une méthode soit toujours meilleure.

Assure une fixation mécanique très fiable, mais nécessite un support approprié.

On peut l'envisager par exemple pour :

• une structure en béton sans couche d'étanchéité,
• un élément structurel préparé,
• une solution prévue dans le projet.

La plus grande limitation est la possibilité de perturber les couches situées sous le plot.

Ne nécessite pas de percer un trou dans le support.

Peut être avantageux :

• sur le bord de la terrasse,
• au niveau des habillages,
• là où l'on souhaite simplement limiter le déplacement du plot,
• lorsque le support ne peut pas être percé.

Mais la liaison n'est correcte que si la colle utilisée est compatible avec les deux matériaux.

L'habillage vertical sert à masquer l'espace visible :

dalle → plot → support.

Contrairement à une dalle ordinaire placée horizontalement, l'habillage peut également transmettre à la structure les charges agissant latéralement.

C'est pourquoi les plots situés à cette extrémité doivent être correctement stabilisés.

Dans le cas de l'habillage, les éléments suivants sont particulièrement importants :

• la stabilisation de la rangée extérieure de plots,
• la fixation appropriée de l'élément vertical,
• le maintien des joints de dilatation adéquats,
• l'assurance de l'évacuation de l'eau.

Comment réaliser le montage des éléments verticaux recouvrant l'espace sous la terrasse, appelés habillages ?

Dans le cas d'une marche unique réalisée à l'aide d'une plaque à dalle pour finition latérale, nous recommandons une stabilisation supplémentaire des plots.

Elle peut être réalisée par :

• une fixation mécanique au support approprié,
• ou par collage, si cette solution convient aux couches situées en dessous.

Les recommandations actuelles du système Solver prévoient précisément le chevillage ou le collage des plots pour une telle marche unique.

La raison est simple.

La marche est soumise à des charges différentes de celles d'une surface de terrasse ordinaire :

• l'utilisateur exerce une pression sur son bord,
• des charges dynamiques se produisent,
• des forces horizontales apparaissent,
• la même zone est soumise à des charges intenses et répétées.

C'est pourquoi il ne faut pas traiter la marche comme un simple plot situé au centre de la terrasse.

Pour un plus grand nombre de marches, il est préférable de créer une sous-structure rigide en aluminium AluDeck, plutôt que de réaliser une série de marches indépendantes.

Comment réaliser des escaliers pour une terrasse surélevée ?

Pas toujours.

Cette question est plus complexe, car le vent peut agir principalement sur la surface, et pas seulement sur la base du plot.

Pour les terrasses particulièrement exposées, il faut notamment prendre en compte :

• la hauteur du bâtiment,
• la localisation,
• la zone de bordure et d'angle,
• la hauteur de la terrasse,
• le format des dalles,
• le poids des dalles,
• la largeur des joints,
• la méthode de finition des bords,
• la possibilité que l'air s'infiltre sous la surface.

C'est pourquoi le simple fait de coller les bases des plots ne résout pas automatiquement le problème du soulèvement des dalles par le vent.

Un système qui relie :

support ↔ plot ↔ dalle

ou qui sécurise d'une autre manière l'ensemble de la structure peut être nécessaire.

Eterno Ivica, avec sa solution Windproof, crée précisément cette connexion entre le support, le plot et la dalle, démontrant que pour la résistance à l'aspiration du vent, il faut analyser tout le système, et pas seulement la fixation de la base.

Solver dispose également de solutions et de recommandations distinctes pour les terrasses exposées au soulèvement par le vent.

Voir aussi: Sécurisation de la terrasse surélevée contre le vent - comment empêcher le soulèvement des dalles ?

Non.

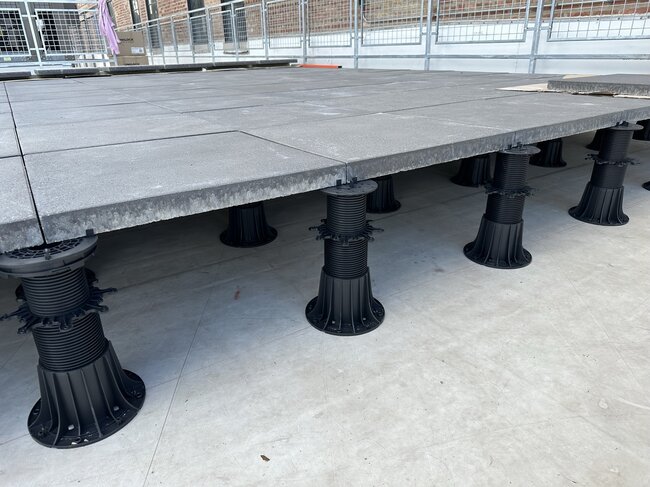

La hauteur du plot n'implique pas automatiquement l'obligation de l'ancrer au support.

Pour les constructions hautes, les éléments suivants prennent cependant de plus en plus d'importance :

• la stabilité latérale,
• la géométrie de l'ensemble de la structure,
• les charges,
• la hauteur des supports,
• d'éventuels contreventements,
• l'utilisation d'une sous-structure.

Au lieu de visser chaque plot au support, on peut dans de nombreuses constructions obtenir la stabilité grâce à la liaison mutuelle des éléments situés au-dessus.

Un bon exemple est la sous-structure en lambourdes en aluminium, qui forme un cadre rigide reposant sur les plots.

C'est une situation tout à fait différente de celle de plusieurs dizaines de supports indépendants sans liaison mutuelle.

Terrasse sur lambourdes – faut-il fixer les plots ?

Comme pour les dalles – il n'y a pas de nécessité générale.

Dans le système :

plots → lambourdes → lames

la stabilité peut provenir avant tout de la liaison de l'ensemble de la sous-structure.

La lambourde doit être correctement fixée à l'élément situé sur la tête du plot conformément aux instructions du système concerné.

Cela ne signifie toutefois pas que la base de chaque plot doit être vissée au support.

Dans le cas de la série RAPTOR Solver, il est explicitement indiqué que la base comporte des trous permettant la fixation, mais la fixation du plot au support est facultative, et sur une étanchéité, la fixation mécanique peut même être déconseillée.

Quel devrait être l'espacement des plots sous les lambourdes de terrasse ?

Pourquoi ne faut-il pas coller chaque plot « par précaution » ?

On pourrait penser :

« Si le collage augmente la stabilité, ne vaut-il pas mieux coller tous les plots ? »

Pas nécessairement.

L'un des principaux avantages de la terrasse surélevée est la réversibilité et l'accessibilité de la structure.

Les dalles peuvent être soulevées.

Les plots peuvent être :

• réglés,
• déplacés,
• remplacés,
• réutilisés.

On peut également accéder à :

• l'étanchéité,
• les évacuations,
• les installations,
• les câbles passant sous la terrasse.

Les systèmes sur plots sont appréciés notamment pour leur démontage facile et la réutilisation des éléments.

Il n'y a donc pas vraiment d'intérêt à renoncer à cette caractéristique en liant durablement chaque élément au support, si la structure ne l'exige pas.

Chevillage dans le béton – quand est-ce possible ?

Si le plot repose sur :

une dalle béton pleine sans couche d'étanchéité à l'endroit de la fixation

et que le projet exige une sécurisation supplémentaire, on peut utiliser une fixation mécanique adaptée.

Il faut toutefois déterminer au préalable ce qui se trouve réellement sous la base.

Sous la couche de béton visible, il peut y avoir :

• installations,
• conduits de chauffage,
• couches d'isolation,
• éléments de drainage,
• armatures,
• étanchéité située plus en profondeur.

C'est pourquoi le principe :

« j'ai du béton, donc je peux percer en toute sécurité »

n'est pas toujours correct.

Que faire si nous ne pouvons pas percer, mais que nous avons besoin de stabilisation ?

Nous avons plusieurs possibilités selon la construction :

Si les surfaces et le matériau utilisé le permettent.

Un profil, un acrotère, un mur ou un autre élément peut stabiliser la terrasse sans interférer avec l'étanchéité.

Les lambourdes en aluminium peuvent être reliées pour former un cadre rigide.

Sous charge de vent, des solutions conçues pour l'ensemble du système peuvent être nécessaires.

C'est pourquoi la cheville mécanique dans la base n'est pas le seul moyen d'assurer la stabilité.

Il doit être :

• porteur,
• stable,
• correctement drainé,
• exempt de débris en vrac.

Si la situation l'exige, appliquez une couche de protection appropriée ou une cale en caoutchouc.

Selon :

• le format des dalles,
• la disposition des lambourdes,
• le projet de revêtement.

Déterminez le niveau final de la surface finie.

Le poids des dalles ou de toute la sous-structure commence à stabiliser le système.

Ce sont précisément les bords qui nécessitent une attention particulière.

Complique inutilement l'installation et peut endommager les couches du support.

C'est un risque potentiel bien plus important que de laisser un plot correctement réglé sans fixation.

Tous les adhésifs ne lient pas correctement les matériaux utilisés dans la terrasse et tous ne sont pas compatibles avec l'étanchéité.

L'inverse d'une fixation excessive est l'ignorance totale des bords, des marches et des habillages de terrasse.

Lors de l'aspiration du vent, il faut analyser tout le système de revêtement, et particulièrement la possibilité de soulèvement des dalles.

Les plots sont des éléments de la structure flottante et ne nécessitent généralement pas de fixation permanente au support.

C'est particulièrement avantageux sur les supports dotés d'une étanchéité, car nous ne réalisons pas d'ouvertures inutiles dans la couche responsable de l'étanchéité de la terrasse.

Une fixation supplémentaire est envisagée principalement dans des endroits particuliers :

• sur les bords ouverts,
• au niveau des habillages verticaux,
• au niveau d'une marche unique,
• dans les structures non standard,
• en cas de charges de vent particulières,
• si le projet l'exige.

Le principe le plus important :

LE CENTRE D'UNE TERRASSE TYPIQUE

sans collage et sans chevillage

BORDS / HABILLAGES / MARCHES / CONDITIONS PARTICULIÈRES

stabilisation supplémentaire si nécessaire

Il ne faut donc pas se demander uniquement :

« Faut-il coller le plot ? »

Il vaut mieux se demander :

« Dans cet endroit précis, la structure dispose-t-elle d'une stabilisation suffisante sans fixation permanente ? »

Non. Sur une terrasse surélevée typique, les plots ne sont pas collés au sol. Le collage peut être utilisé localement dans les endroits nécessitant une stabilisation supplémentaire.

Il n'y a pas d'obligation générale à cet égard. Si la structure nécessite une fixation mécanique supplémentaire et que le support permet de percer, un ancrage approprié peut être utilisé.

Il ne faut pas percer l'étanchéité au hasard. Toute traversée de la membrane doit être réalisée conformément au projet et aux exigences du fabricant du système d'étanchéité.

Une terrasse correctement conçue et réalisée est stabilisée par le poids du revêtement, la disposition des éléments et les limites périphériques. Le problème doit être analysé pour l'ensemble de la structure, et non pour un plot individuel vide.

On ne peut envisager cela que si la colle utilisée est compatible à la fois avec le matériau du plot et l'étanchéité spécifique. Il convient de suivre la documentation des fabricants des matériaux.

Avec un bord fermé et correctement protégé, ce n'est pas toujours nécessaire. Avec un bord ouvert ou avec un habillage vertical, nous recommandons une stabilisation supplémentaire des plots extérieurs.

Lors de la réalisation d'une marche unique avec le système d'habillage, il est recommandé de stabiliser durablement les plots par une fixation mécanique appropriée ou par collage.

Oui, dans des emplacements particulièrement exposés, une solution spéciale de protection contre l'aspiration du vent peut être nécessaire. Dans ce cas, il faut analyser la liaison de toute la structure – dalles, plots et support – et non uniquement la fixation des bases des plots.

Non, pas en règle générale. Une sous-structure de lambourdes correctement réalisée peut stabiliser l'ensemble du système sans qu'il soit nécessaire d'ancrer chaque plot au sol.

La terrasse reste une construction démontable. On peut soulever la surface, accéder à l'étanchéité ou aux installations, régler les plots ou remplacer les éléments individuels.
